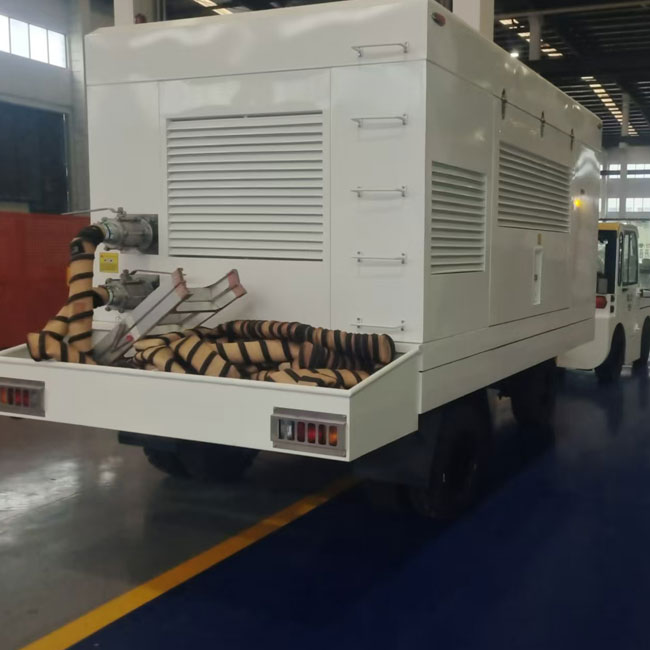

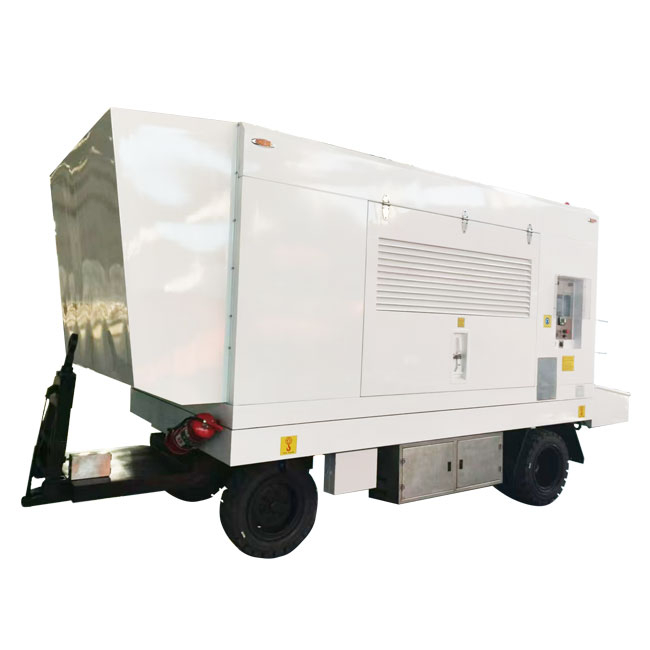

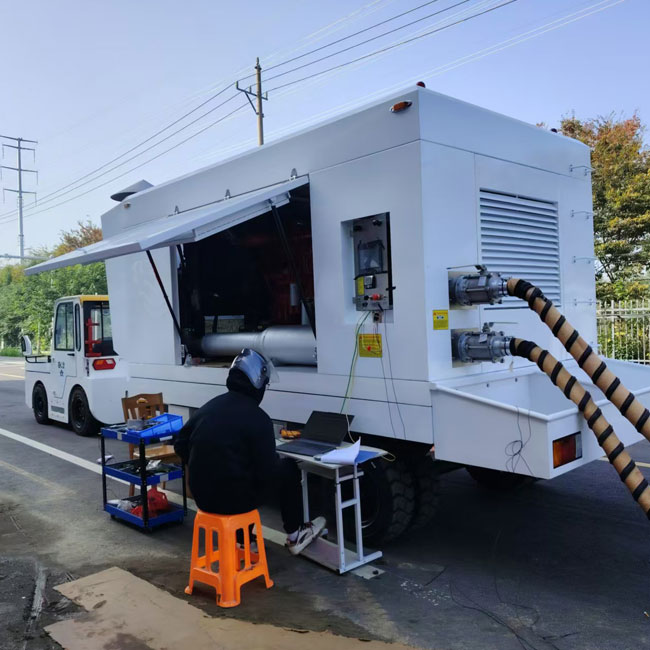

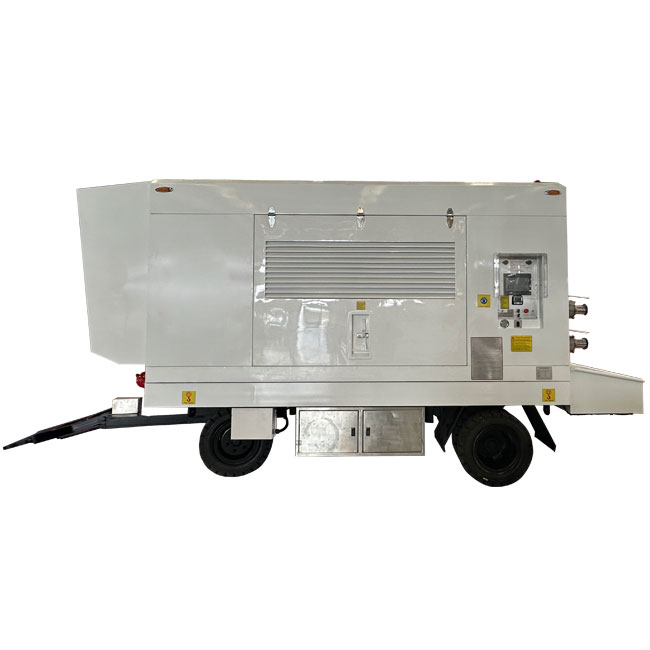

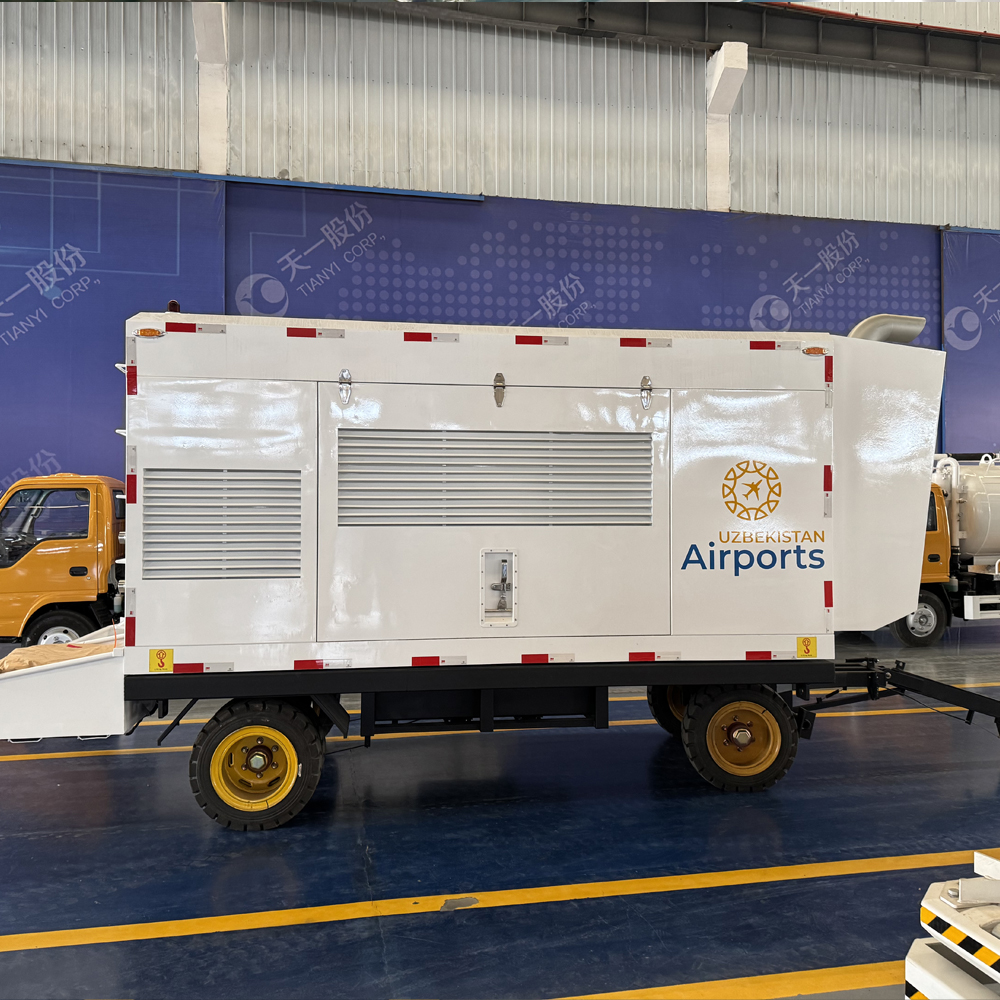

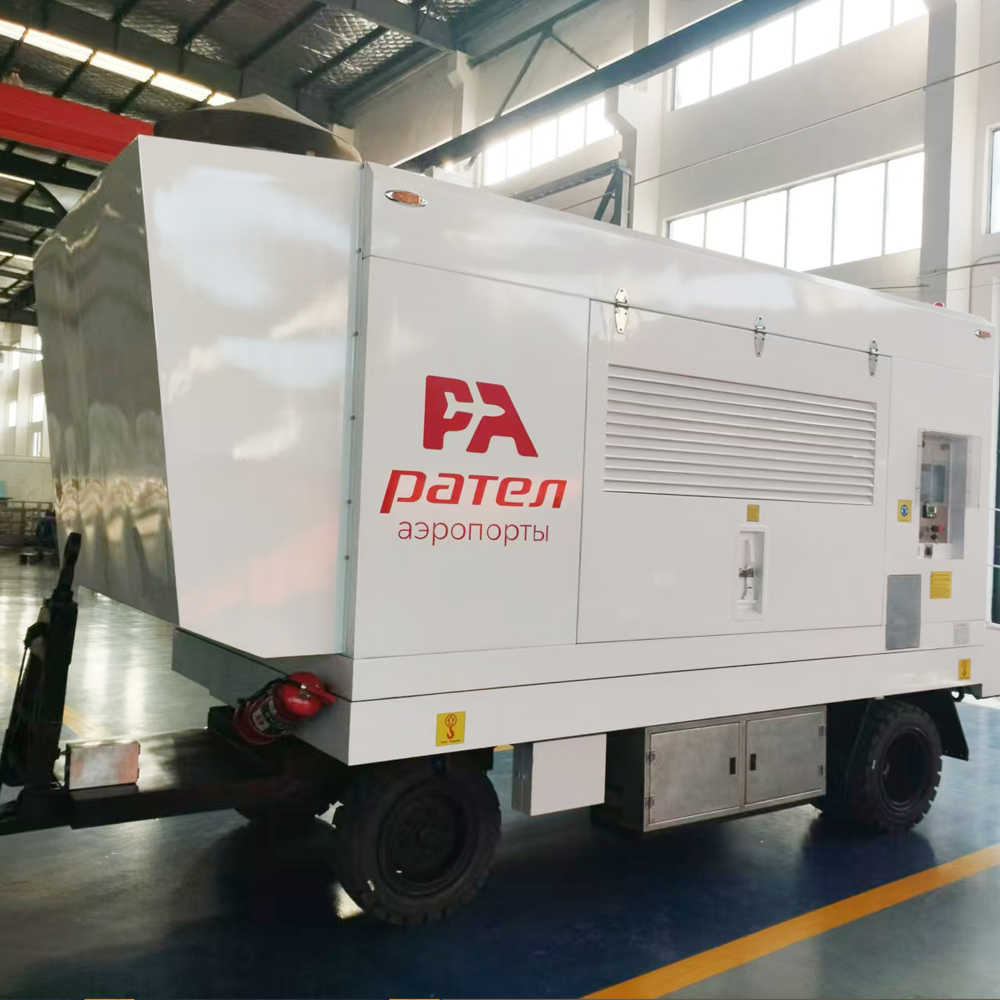

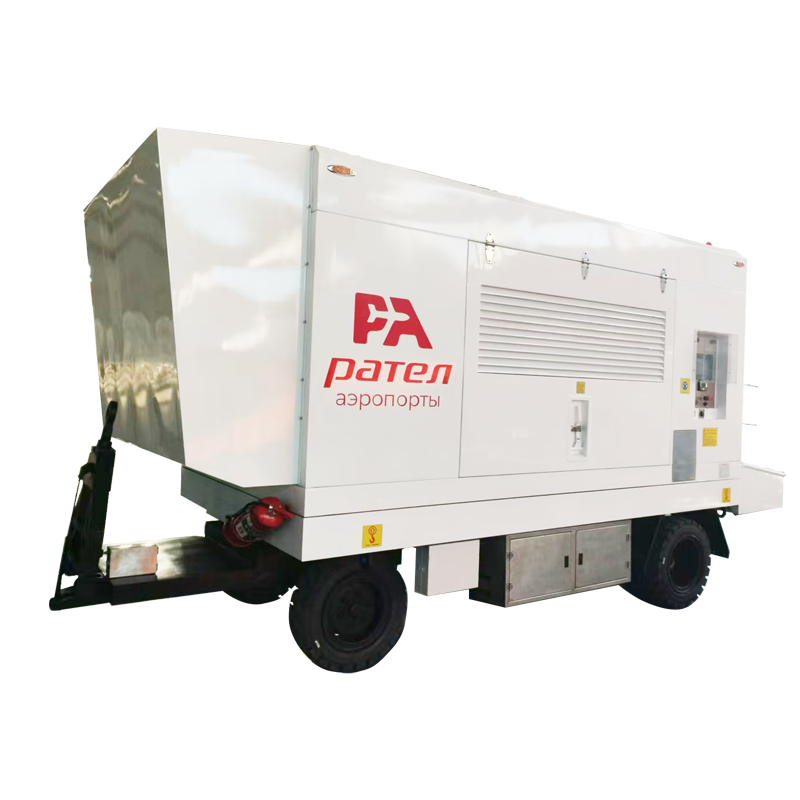

Наземная пусковая установка для буксируемого самолета TY-A180 (установленная на дизельном автомобиле) представляет собой новый тип дизельной авиационной воздушной установки производства компании Jiangsu TiaNY Aviation Industry Co., Ltd, которая в основном используется для подачи сжатого воздуха для запуска двигателя или подачи воздуха. система кондиционирования больших и средних самолетов в качестве специального оборудования на аэродромах. В установке используется самодельное буксируемое шасси, рабочий двигатель M1015CP-LA G2B производства North China Diesel Engine Co., LTD. и воздушный компрессор производства North China Diesel Engine Co., LTD. от Wuxi Tin Compressor Co., LTD.Максимальное давление подачи воздуха составляет 43 фунта на квадратный дюйм, расход воздуха для самолета — 180 частей на миллион, а максимальная скорость — 25 км/ч.
1. Стандарты продукции:
| ИАТА АХМ 905 | Справочный материал для оборудования поддержки рампы гражданских самолетов |
| ИАТА АХМ 910 | Основные требования к наземному вспомогательному оборудованию аэропорта |
| ИАТА АХМ 913 | Основные требования безопасности к наземному вспомогательному оборудованию аэропортов |
| ИАТА АХМ 915 | Контроль калибровки |
| ИАТА АХМ 916 | Основные требования к эксплуатации аэропортового оборудования |
| AC-137-CA-2016-03 | Спецификация проверки наземных источников воздуха для самолетов |
| AC-137-CA-2018-05 | Спецификация проверки шасси специального транспортного средства в аэропорту |
| ГБ/Т 32084-2015 | Блок источника воздуха для наземного дизельного двигателя самолета |
| ГБ/T15487 | Метод измерения объемного расхода компрессора |
| ГБ 1589 | Ограничения на размеры дорожного транспортного средства, нагрузки на ось и массу |
| ГБ 7258 | Технические условия безопасности при эксплуатации автотранспортных средств |
2. Основные характеристики и технические параметры.
| Шасси | Производитель | Цзянсу Тяньи авиационной промышленности, ООО |
| Модель | Ручной работы | |
| Компрессор | Производитель | Компания по производству компрессоров давления олова Уси, ООО. |
| Модель | CT0901 | |
| Работающий двигатель | Производитель | Северо-Китайская компания по производству дизельных двигателей, ООО |
| Модель | M1015CP-LA G2B | |
| Власть (кВт) | 384 | |
| Номинальная частота вращения (об/мин) | 1800 | |
| Макс. температура подачи газа (℃) | ≤220 | |
| Диапазон рабочих температур (℃) | -20～50 | |
| Рабочее напряжение (В) | 24 | |
| Габаритные размеры (Д×Ш×В) (мм) | 5500×2050×2550 (прицепное устройство поднято) | |
| Макс. давление подачи газа (PSI) | 43 | |
| Поток подачи воздуха в самолет (млрд) | 180 | |
| Снаряженная масса (Кг) | 8300 | |
