ВТДЖ5060JKT

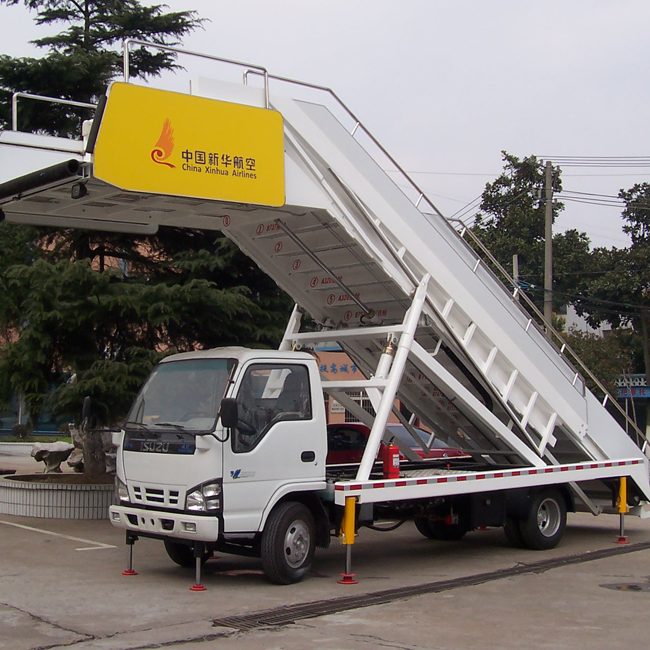

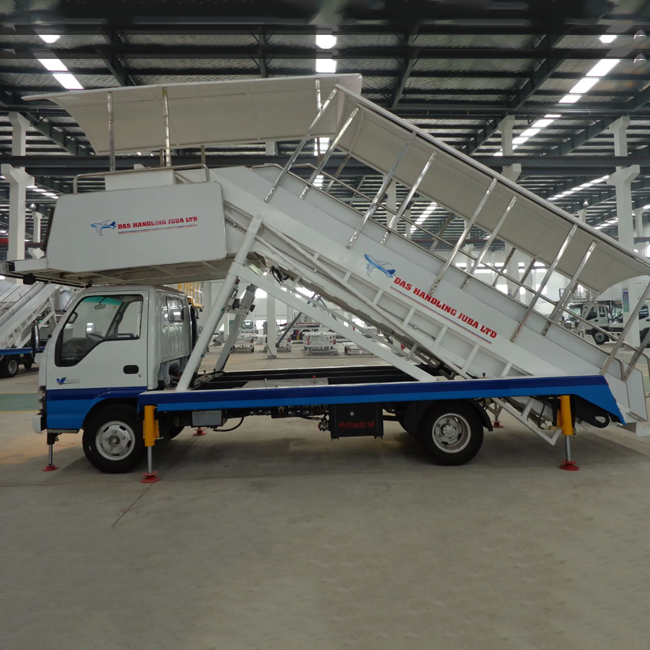

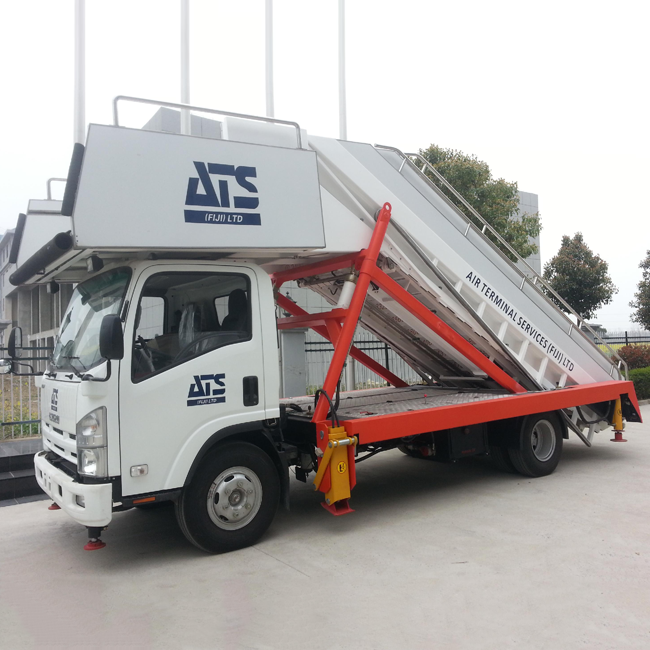

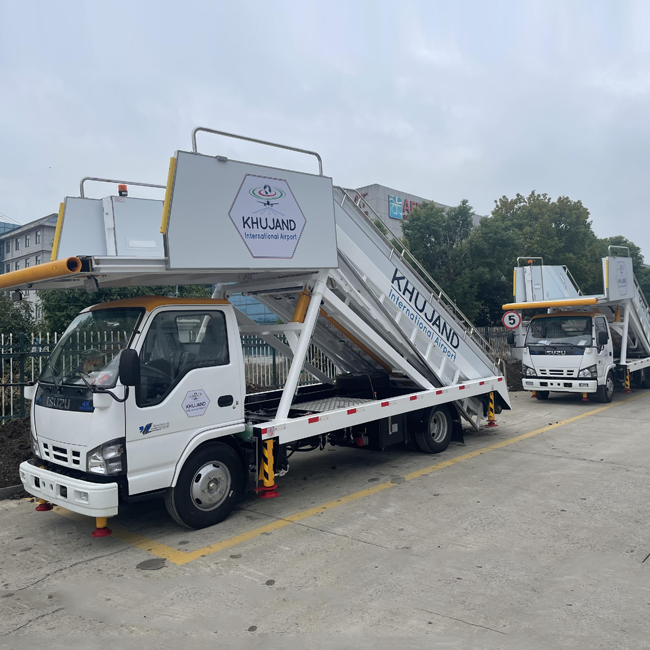

Мобильные пассажирские лестницы
Ⅰ.Введение продуктов
Проектная высота над землей мобильной пассажирской лестницы WTJ5060JKT составляет от 2370 мм до 5630 мм, которую можно слегка регулировать с учетом допуска по высоте между лестницей для пассажиров и люком, высота лестничной площадки может достигать 5800 мм после небольшой регулировки, этот тип пассажирской лестницы может применяться для А310, А320, А330, А340, В737, В747, В757, В767, В777.
Национальный патент № ZL 2007 2 0039192.2.
II. Стандарт:
ZB/T50 001-87 Специальные автомобили. Программа оценки технических утверждений.
JB/T5943—91 Общие технические характеристики сварки для строительной техники
ИАТА АХМ — 913
ИАТА АХМ—910
IATA AHM — 915 Стандартное устройство управления
SAE--ARP836A Конструкция ступенек для пассажиров и стандарт безопасности
Ⅲ. Основной параметр технических характеристик
Тип шасси | ИСУЗУ QL1070A5KAY | ||
Двигатель | Тип | ИСУЗУ 4Х15ХС | |
максимальная мощность | 110 кВт/2600 об/мин | ||
Габаритные размеры (длина×ширина×высота), мм | 7655×2500×3830 | ||
Колесная база мм | 3815 | ||
Снаряженная масса кг | 7850 | ||
Дорожный просвет мм | Минимальная высота | 2400 | |
максимальная высота | 5800 | ||
Величина усадки термоусадочной платформы, мм | 0--300 | ||
Фиксированная платформа (длина × ширина), мм | 2800×1500 | ||
Ступень лестницы (ширина), мм | 1500 | ||
Ступень лестницы (высота), мм | 180 | ||
Ступенька лестницы (длина), мм | 270 | ||
Фиксированная лестница | 15 | ||
Подъемная лестница | 13 | ||
Лестница оборота | 1 | ||
Максимальная несущая нагрузка (человек) | 60 | ||
