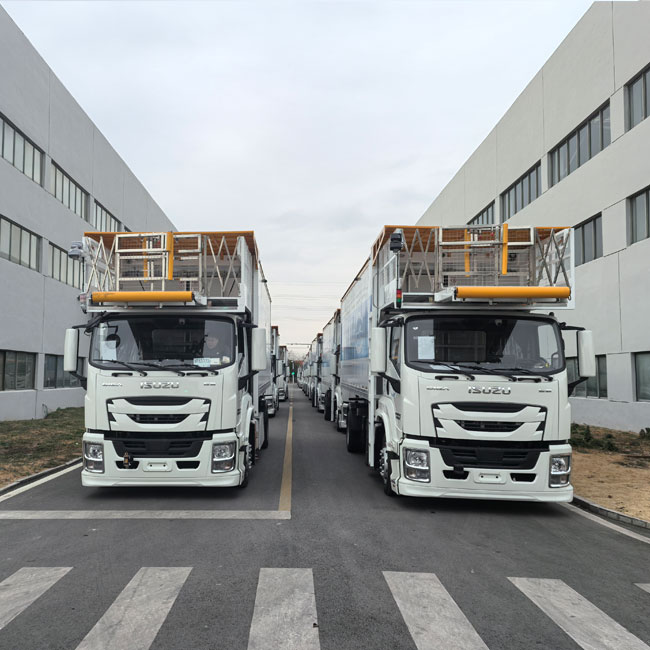

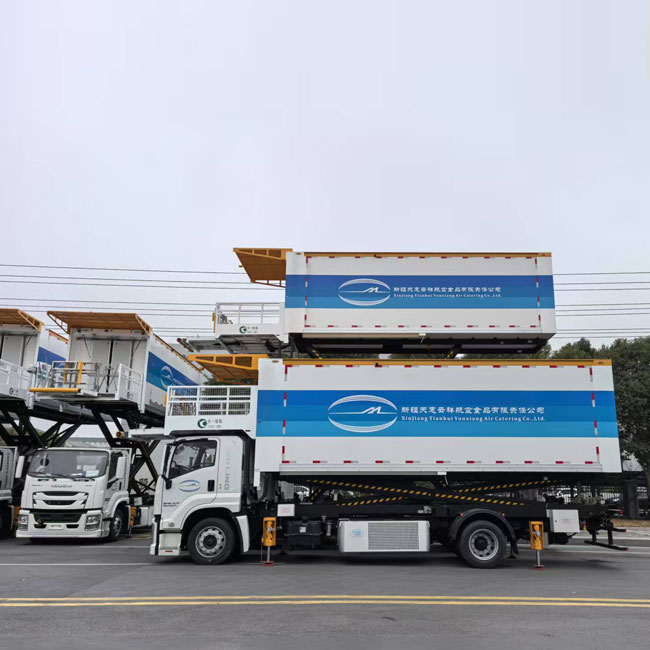

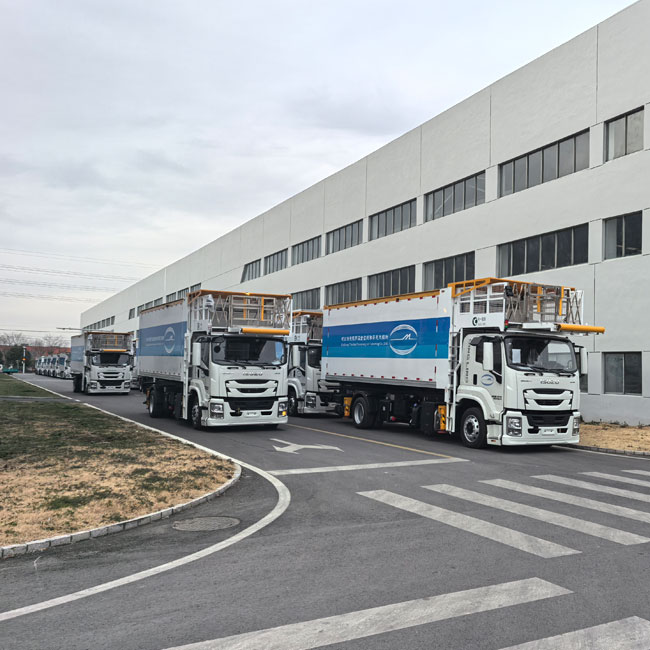

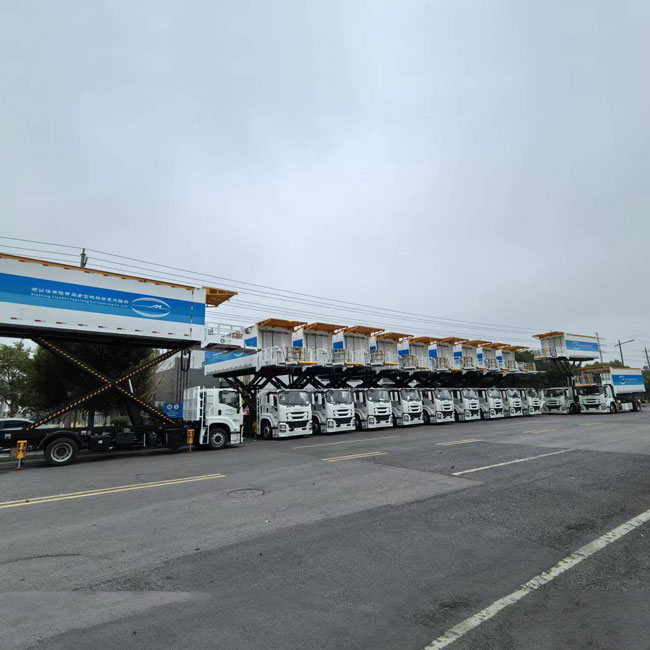

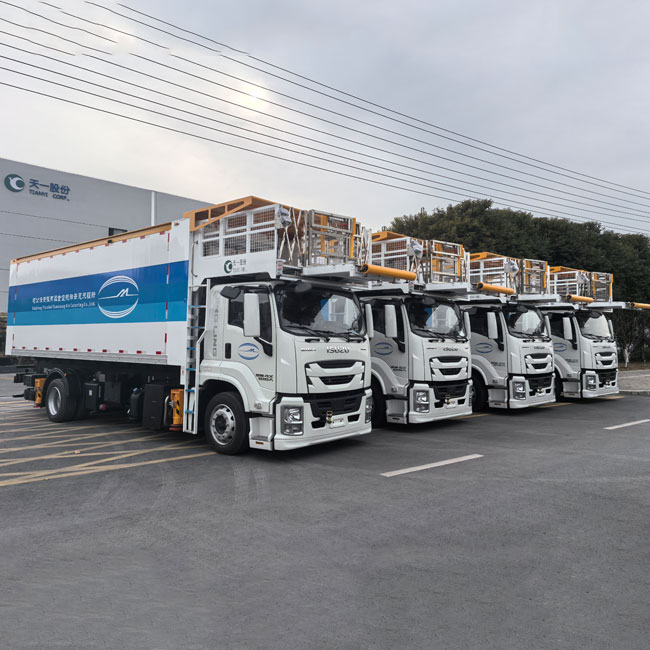

Модель:Грузовик для кейтеринга в аэропорту
Стандарт реализации продукта
MH/T6016-2017 «Авиационный фудтрак»
AC-137-CA-2019-04 «Спецификация испытаний авиационного грузовика с едой»
JG5099-1998 Правила безопасности при работе с механизмами на высоте
GB7258-2017 «Технические условия безопасности эксплуатации автотранспортных средств»
Основные требования AHM910 к наземному авиационному оборудованию
AHM913 Основные требования безопасности для авиационного наземного оборудования
Функциональная спецификация AHM927 для продовольственных тележек
При проектировании, производстве и тестировании автомобильного оборудования должны использоваться новейшие и внедренные стандарты и спецификации, подходящие для проекта.
Эти критерии включают в себя:
Национальный стандарт Китая и отраслевой стандарт Китая (GB, GJB, MH и т. д.);
Стандарты международных авторитетных организаций (ISO, ICAO и IATA, IEC, EN, BS, DIN, SAE и др.);
Китайские национальные стандарты пожарной безопасности, местные правила пожарной безопасности;
Китайские и местные правила использования топлива.
Таблица основных технических параметров
| сериал | название проекта | Конкретные параметры | Наименование | Модель |
| 1 | Шасси | Цинлин Автомобильная Компания, LTDQL1180XQFRY | коробка передач | МЛД-6Q |
| 2 | Двигатель | Qingling Isuzu (Чунцин) Engine Co., LTD.6HK1-TCL | Экстрактор силы | КРТ350Р002 |
| 3 | Выбросы двигателя | ГБ 17691-2005 Национальный V | Масляный насос | CBN-F63-BGHL |
| 4 | Передача инфекции | МЛД-6Q | шасси | QL1180XOFRY |
| 5 | Рабочая высота платформы, мм | 2650 ~ 6200 | engine | 6HK1-TCL |
| 6 | Допустимая нагрузка на кузов, кг | 5500 | Рулевой вал | F063 |
| 7 | Диапазон регулировки платформы слева и справа, мм | 0 ~ 700 | Приводной вал | 130 рэндов |
| 8 | Диапазон регулировки расширения платформы, мм | 0 ~ 600 | шина | 9.00-20 16ПР |
| 9 | Фиксированный размер платформы (длина х ширина), мм | 1900 х 2265 | Подъемный цилиндр | Д160/145-1070 |
| 10 | Размер мобильной платформы (длина × ширина), мм | 830 х 1200 | Цилиндр передней ноги | Д90/63-290 |
| 11 | Размер корпуса (длина × ширина × высота) ㎜ | 7500*2500*2400 | Цилиндр задней опоры | Д90/63-290 |
| 12 | Общая нагрузка на переднюю платформу, кг | 2000 | Цилиндр перемещения передней платформы | Д40/30-700 |
| 13 | Номинальная нагрузка фиксированной платформы ㎏ | 1400 | Телескопический цилиндр передней платформы | Д40/30-600 |
| 14 | Грузоподъемность мобильной платформы, кг | 600 | Электрический аварийный насос | 800601632 |
| 15 | Скорость подъема шасси мм/с | 80-150. | Ручное аварийное разное | ПМО 50-х годов |
| 16 | Колесная база мм | 5550 | ||
| 17 | Угол вылета | 9,5° | ||
| 18 | Минимальный дорожный просвет мм | 215 | ||
| 19 | Габаритные размеры (длина × ширина × высота), мм | 10400*2500*3800 | ||
| 20 | Масса обслуживания, кг | 12300 |
