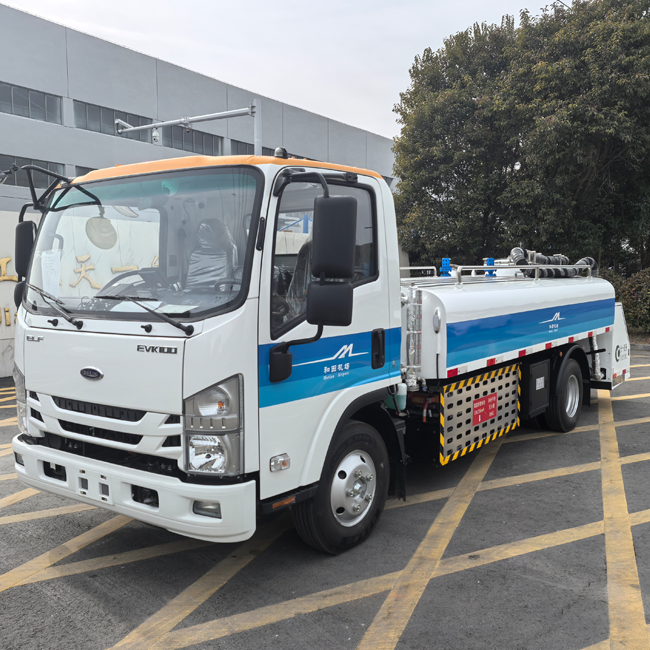

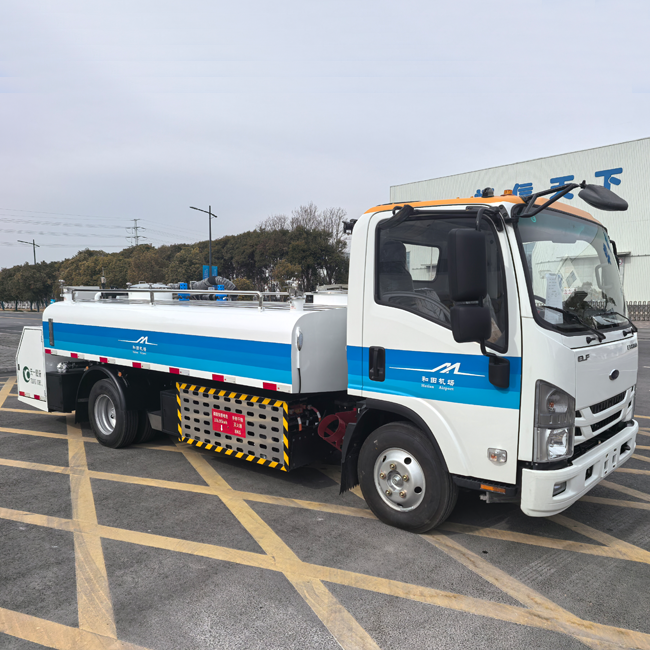

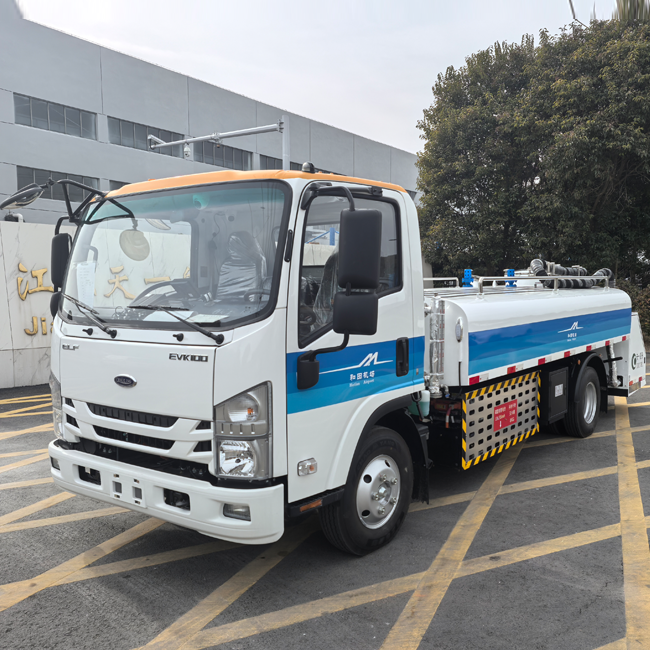

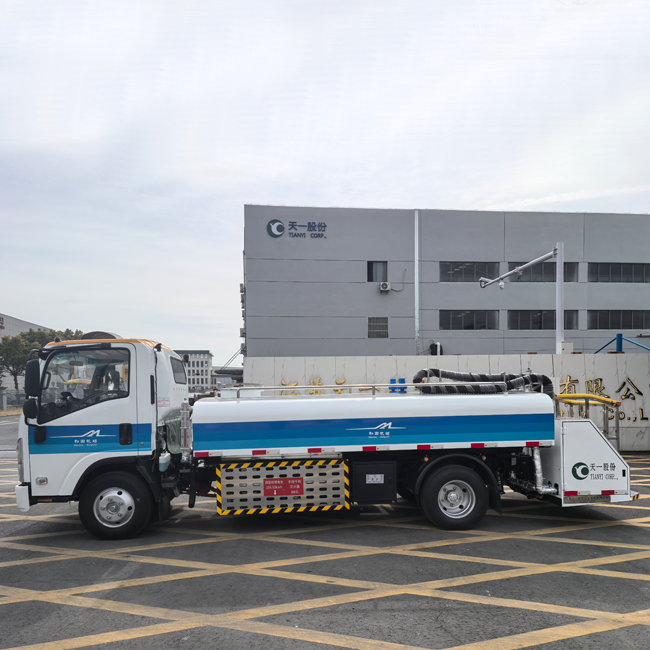

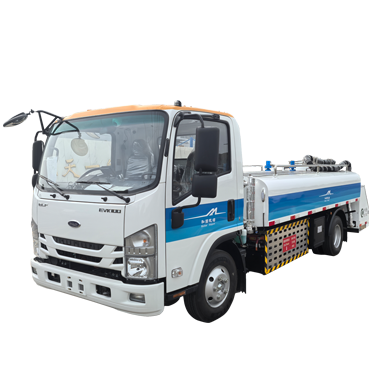

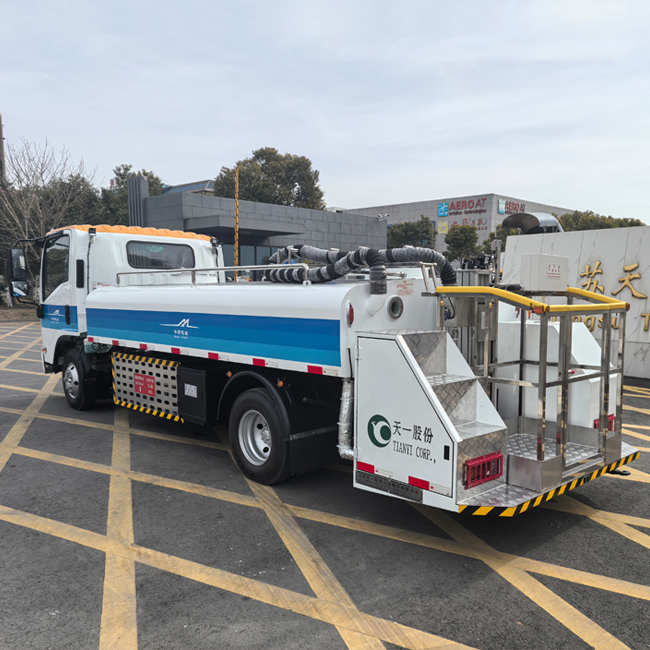

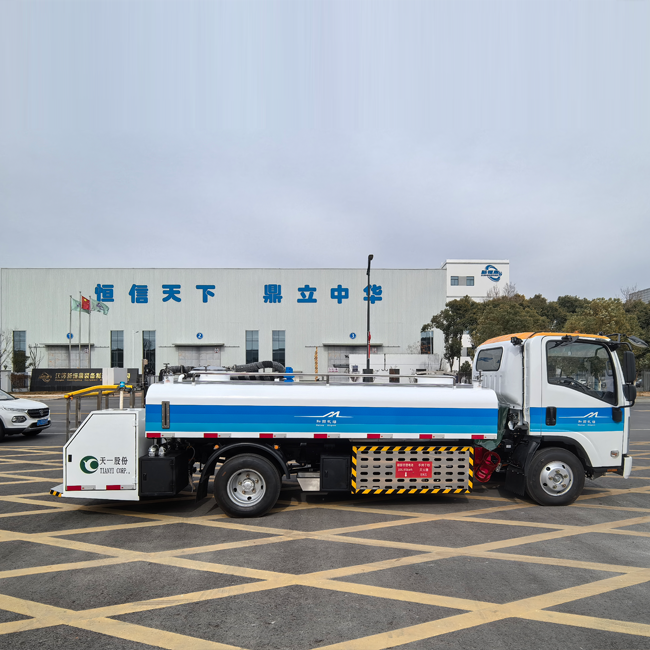

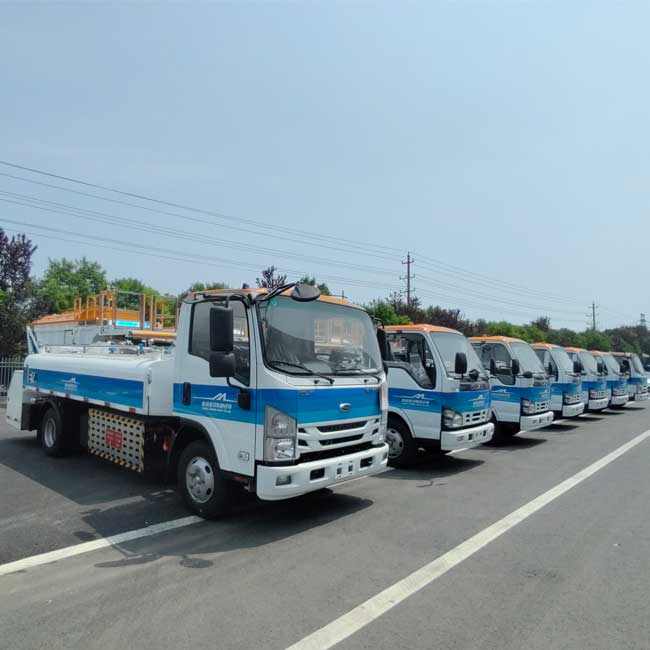

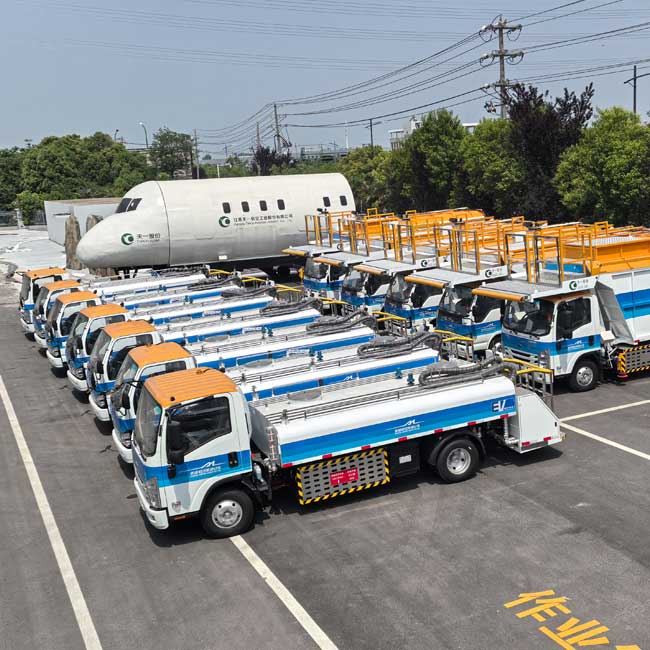

Модель:Авиация Санузел Сервис Грузовик
Стандарт продукта
Справочный материал по вспомогательному оборудованию станции IATA AHM 905 для гражданских самолетов.
IATA AHM 910 Оборудование наземного обслуживания аэропорта Основные требования
IATA AHM 913 Наземное вспомогательное оборудование аэропортов. Основные требования безопасности.
MH/T 6015-2014 Самолет-ассенизатор
GB/T 18488-2006 Двигатель для электромобилей и его контроллер
GB/T 24347-2009 Преобразователь постоянного тока в постоянный для электромобилей
GB/T 18384-2001 Требования безопасности для электромобилей.
GB/T 18487-2001 Проводящая система зарядки для электромобилей.
GB/T 20234-2015 Соединительные устройства для проводной зарядки электромобилей
Протокол связи между небортовыми проводящими зарядными устройствами и системами управления батареями для электромобилей
DB11/Z993-2013 Технические характеристики системы дистанционного обслуживания и управления электромобилями
Общие технические требования к оборудованию наземного обслуживания электросамолета АС-137-СА-2015-20Р1
Основные показатели эффективности:
| Серийный | имя | параметр | имя | Номер модели |
| 1 | Размер автомобиля (мм) | 6965*2300*2250 | шасси | QL1070BEVECHA2Y |
| 2 | Диапазон высоты подъема рабочей платформы (мм) | 400~3000 | Контроллер шасси автомобиля | ВКУ02 |
| 3 | Объем бака для чистой воды л | 1900 | Приводной двигатель | YTD060W23 |
| 4 | Объем бака для сточных вод L | 3700 | Контроллер приводного двигателя | КТЗ50Х35С |
| 5 | Объем циркуляционного бака л | 200 | Сборка накопителя энергии | L173TB2 |
| 6 | Давление воды МПА | 0,25~0,35 | накопитель энергии | CB220 |
| 7 | Расход чистой воды л/мин | 220 | Рулевой вал | F033 |
| 8 | Колесная база (мм) | 3815 | Приводной вал | Р048 |
| 9 | Колесная база спереди/сзади (мм) | 1685/1650 | шина | 7.00R16 14ПР |
| 10 | Диаметр внешней окружности швеллера (мм) | 16380 | Корпус бака | JSTY5060GQSE-0200000-01 |
| 11 | Угол съезда (°) | 13 | Контроллер моторного насоса | HCDMC005VT3 |
| 12 | Угол подхода (°) | 24 | Водяной насос | ДЛ12-60 |
| 13 | Угол продольного прохода (°) | 17 | Подключение чистой воды для ассенизаторской машины | А-5 |
| 14 | Максимальная скорость км/ч | 90 | Канализационный узел | А-7 |
| 15 | Полная масса автомобиля (кг) | 4700 | Канализационная труба | А-9 |
| 16 | Минимальный дорожный просвет (мм) | 215 | Подъемный цилиндр | GTWY350-2,8 |
| 17 | Выходное напряжение контроллера привода В переменного тока | 220 | Силовой агрегат | ДЛДИ-1.0/0.8-3 |
| 18 | Применимая температура ℃ | -40-67 | Система мониторинга | Д5804 |
| 19 | Номинальная мощность приводного двигателя, кВт/об/мин | 75/2000 | Система панорамного обзора 360° | ИГ-СВМС-3Д(I.MX6) |
| 20 | Емкость аккумулятора, кВтч | 106.95 | Электромагнитный главный выключатель питания | ДК238 12В |
| 21 | Дальность км | 310 | реле | RH4B-UL |
| 22 | Напряжение сборки В | 618.24 | Тумблер | 1НТ-3 |
| 23 | Общий запас энергии, кВтч | 106.95 | Релейное гнездо | DTF14A |
| 24 | разновидность | Литий-железо-фосфат эпохи Ниндэ | датчик | УГТ521 |
| 25 | Материал для очистки резервуара для воды/толщина, мм | 316Л/5 | Сигнальная лампа | FL4871 |
| 26 | Входное напряжение контроллера привода В постоянного тока | 540 | Аварийный выключатель | YW1B-V4E11R |
| 27 | Сенсорный переключатель | CWLNJ | ||
| 28 | Световой индикатор | АЛ6М | ||
| 29 | Переключатель хода | XCMD2145L1 | ||
| 30 | расходомер | LWGY |
