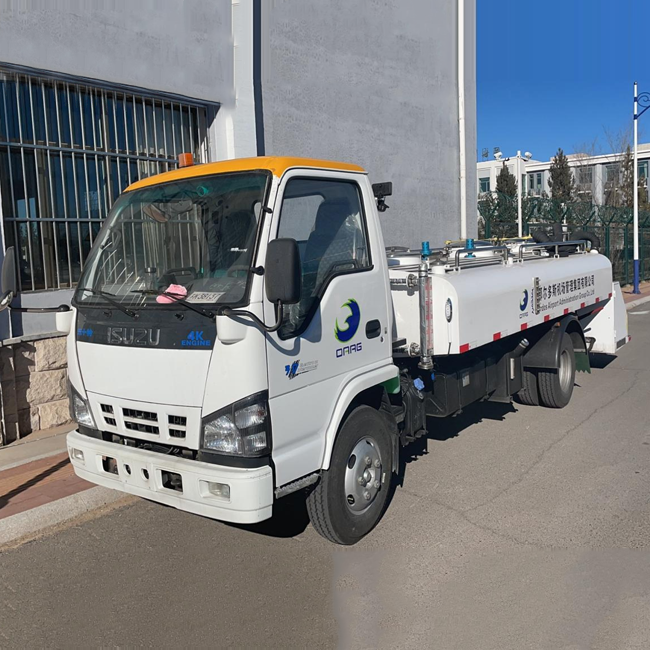

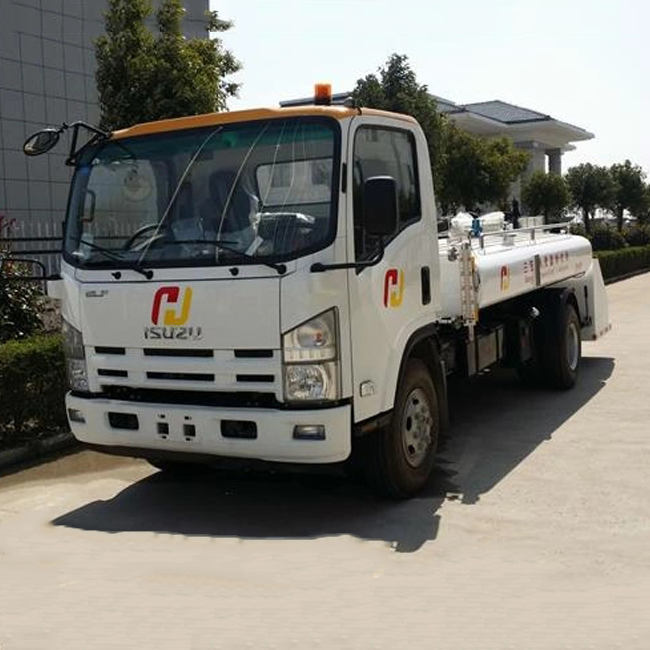

Модель:Дизельный грузовик для обслуживания туалетов
Стандарт продукта
1) MH/T6014-1999 «Авиационный грузовик с чистой водой»
2) AHM970 «Функциональная спецификация летательного аппарата на чистой воде»
3) AHM913 Основные требования безопасности для наземного авиационного оборудования.
4) Стандартное устройство управления AHM915.
5) Основные требования AHM910 к авиационному наземному оборудованию
6) CCAR-137-CA-R3 Правила управления специальным оборудованием для гражданских аэропортов.
7) AP-137-CA-2015-02 Мероприятия по проверке специального оборудования гражданского аэропорта (испытательная версия)
8) GB3847-2005 «Предельные значения выбросов выхлопного дыма и методы измерения двигателей внутреннего сгорания и двигателей внутреннего сгорания транспортных средств»
9) GB20891-2014 «Предельные значения выбросов и методы измерения загрязняющих веществ в выхлопных газах дизельных двигателей внедорожной мобильной техники (этапы III и IV Китая)»
Таблица основных технических параметров
| сериал | название проекта | Конкретные параметры | Наименование | Модель |
| 1 | Общая длина (мм) | 6355 | шасси | JX1061TG25 |
| 2 | Общая ширина (мм) | 1900 | engine | JX493ZLQ5 |
| 3 | Общая высота (мм) | 2150 | коробка передач | JC528T8 |
| 4 | Колесная база (мм) | 3360 | Передний мост | JMCQC600-E |
| 5 | Колесная база (передняя/задняя) (мм) | 1385/1425 | Задний мост | 8А-АБС5 |
| 6 | Передняя подвеска (мм) | 1090 | шина | 7.00р16 10пр |
| 7 | Задняя подвеска (мм) | 1905 | Экстрактор силы | SDQ51/74LGS-G |
| 8 | Угол подхода (°) | 21 | Шестеренчатый насос | XPL057 |
| 9 | Угол съезда (°) | 6 | Гидравлический двигатель | ГМ5-16-1Э13С-20 |
| 10 | Минимальный дорожный просвет мм | 200 | Помпа | СКБ50-12,5/45 |
| 11 | Масса обслуживания (кг) | 3100 | ||
| 12 | Общая масса (кг) | 6250 | ||
| 13 | Диаметр внешней окружности швеллера (мм) | 15500 | ||
| 14 | Максимальное расстояние вождения (км/ч) | 80 | ||
| 15 | Объем бака (л) | 3000 | ||
| 16 | Расход воды л/мин | ≥150 | ||
| 17 | Давление воды МПа | 0,25~0,345 | ||
| 18 | Минимальная высота рабочей платформы (мм) | 400 | ||
| 19 | Максимальная высота рабочей платформы (мм) | 3000 | ||
| 20 | Материал резервуара для воды | Пластина из нержавеющей стали 0Х18Н9Т/3 |
