1 Введение продукта

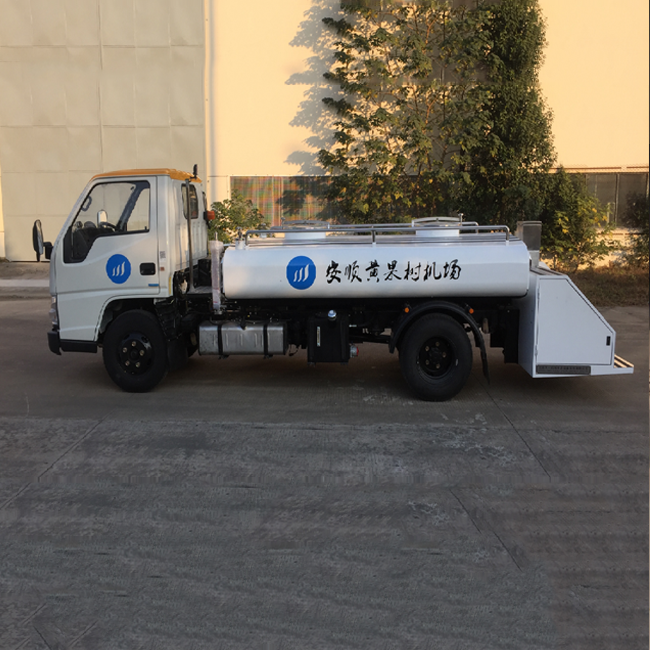

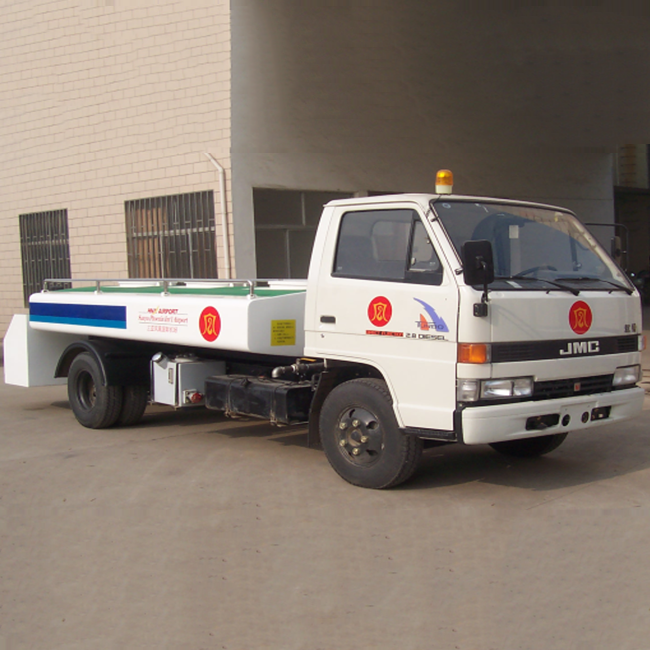

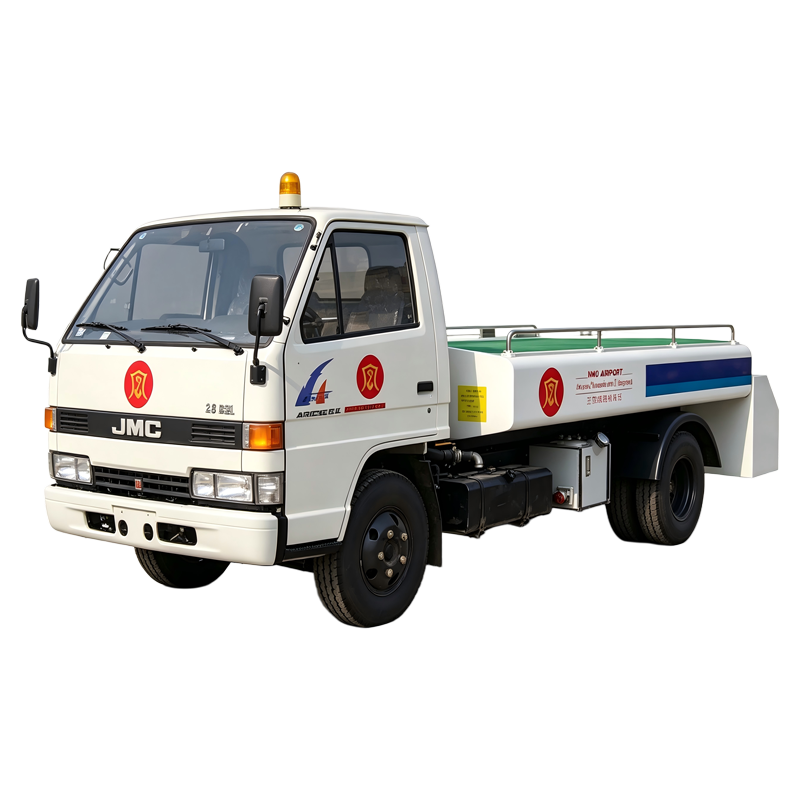

JSTY5050GQS Aircraft Water Service Service Truck - это новый тип специального автомобиля аэродрома, который переоборудован с помощью шасси второго класса. Кабина шасси продукта-плоская головка, сиденье с одной ряд, двухдверный тип, а пассажир-3 человека; Тип диска 4 × 2. Рабочая платформа, предназначенная для фиксированной рабочей платформы сзади, в центре большой емкости. Объем бака чистой воды составляет 3,0 м³, поток водоснабжения составляет ≥150 л/мин, а давление водоснабжения составляет 0,345 МПа.
Необязательно: подъемная рабочая платформа. Высота рабочей платформы с земли составляет от 400 мм до 3000 мм.
Продукт может широко использоваться в A300, A310, A318, A319, A320, A330, A340, B707, B727, B737, B747, B757, B767, B777, DC8, 1L-18, 1L-62, MD11, MD80 и других моделей.
2 Стандарт продукта
1) MH/T6014-1999 'Aircraft Water Truck '
2) AHM970 'Функциональная спецификация для транспортных средств для воздушных судов '
3) AHM913 'Основные требования безопасности для авиационного наземного оборудования '
4) AHM915 'Стандартное устройство управления '
5) AHM910 'Основные требования к авиационному наземному оборудованию '
6) Правила CCAR-137-CA-R3 по управлению специальным оборудованием для гражданских аэропортов
7) AP-137-CA-2015-02 'Меры осмотра для специального оборудования для гражданских аэропортов (испытания) '
8) GB3847-2005 'Ограничения выхлопного дыма и методы измерения для сжатых двигателей сгорания и сжатых двигателей сгорания для транспортных средств '
9) GB20891-2014 'Пределы выбросов и методы измерения загрязняющих веществ выхлопных газов дизельных выхлопных газов для мобильного механизма без дороги (Китайская стадия 3 и 4) '
3 Основная конфигурация
Нет. | Имя | Тип | Производитель | Основной индекс производительности | Примечание |
1 | Шасси | JX1061TG25 | Jiangling Авто | Длина*Ширина*Высота 5955*1880*2150, общая масса 5880 кг, колесная база 3360 мм | |
2 | Двигатель | Jx493zlq5 | Jiangling Авто | Оценка мощности: 85 кВт/3200R/мин Максимум Крутящий момент: 285 нм/2000r/мин | |
3 | Передача инфекции | JC528T8 | Jiangxi Drive System Company | Пять передач вперед, одна спина I: 4.717; II: 2,513; III: 1,679; IV: 1; V: 0,719; R: 4.497 | |
4 | Передняя ось | JMCQ600-E | Jiangling Авто | Максимум Загрузка 2580 кг | |
5 | Задняя ось | 8a-abs5 | Jiangling Авто | Максимум Загрузка 3720 кг | |
6 | Шина | 7.00R16LT10PR | Цзянси шин Компания | ------ | |
7 | Силовая взлет | SDQ51/67LGS-G | Чжэцзян | -------- | |
8 | Передаточный насос | XPL057 | Вуси |
ПРИМЕЧАНИЕ: Engine China 5 выбросов, ручная коробка передач
4 Технические спецификации
Нет. | Название проекта | Проектная стоимость | Примечание |
1 | Общая длина (мм) | 6355 | ----- |
2 | Общая ширина (мм) | 1900 | ----- |
3 | Общая высота (мм) | 2150 | ----- |
4 | Колесная база (мм) | 3360 | ----- |
5 | Протектор колеса (мм) | 1385/1425 | ----- |
6 | Передняя вешалка (мм) | 1090 | ----- |
7 | Задний вешалка (мм) | 1905 | ----- |
8 | Угол подхода (°) | 21 | ----- |
9 | Угол вылета (°) | 6 | ----- |
10 | Мин | 200 | ----- |
11 | Вес у бордюра (кг) | 3100 | ----- |
12 | Общий вес (кг) | 6250 | ----- |
13 | Внешние диаметры круга поворота (мм) | 15500 | ----- |
14 | Максимальная допустимая скорость перемещения (км/ч) | 80 | ----- |
15 | Чистая емкость бака (L) | 3000 | ----- |
16 | Поток водоснабжения (L/мин) | ≥150 | ----- |
17 | Минимальная высота рабочей платформы (мм) | 400 | ----- |
18 | Максимальная высота рабочей платформы (мм) | 3000 | ----- |
