Стандарты на продукцию посадочных трапов для пассажиров
IATA AHM 920 — Подробное описание функций мобильных пассажирских лифтов
МХ/Т 6029-2014 - Лифты пассажирские
EN12312-1 — Особые требования к наземному авиационному оборудованию — 1 пассажирские лифты
GB/T 18488-2006 - Двигатели электромобилей и их контроллеры
GB/T 24347-2009 - Преобразователи постоянного тока в постоянный для электромобилей
GB/T 18384-2001 - Электромобили. Требования безопасности
GB/T 18487-2001 - Система зарядки электромобилей
GB/T 20234-2015 - Кондуктивные разъемы для зарядки электромобилей
GB/T 27930-2011 - Протокол связи между бортовыми зарядными устройствами электромобиля, не относящимися к транспортным средствам, и системами управления батареями
DB11/Z993-2013 - Технические характеристики системы дистанционного обслуживания и управления электромобилями

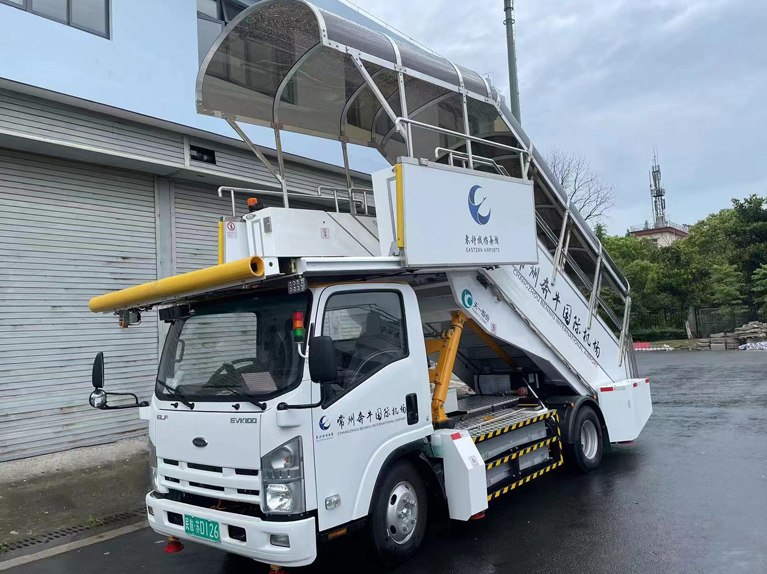

Технические характеристики трапов для посадки пассажиров
Диапазон высоты подъема лифта: 2200–4800 мм.
Размеры платформы (длина × ширина): 3400 × 2200 мм.
Расстояние перемещения движущейся платформы: 400 мм
Размеры и количество лестниц:
Раздвижная лестница (Длина × Ширина × Высота): 1400 × 300 × 180 мм, 9 ступеней;
Фиксированная лестница (Длина × Ширина × Высота): 1400 × 300 × 180 мм, 12 ступеней;
Хвостовая лестница (Длина × Ширина × Высота): 1370 × 300 × 145, 1 ступень
Угол лестницы с горизонтальной плоскостью: 32° - 39° (35,5°, когда лестница находится в самом нижнем горизонтальном положении платформы)
Минимальный дорожный просвет: 180 мм.
Внешний диаметр проходного круга: 14300 мм.
Расстояние между осями: 3360 мм
Расстояние между передними/задними колесами: 1685 мм/1525 мм
Габаритные размеры (Длина × Ширина × Высота): 7800 мм × 2450 мм × 3275 мм.
Общий вес автомобиля: 6800 кг.
Эффективная номинальная нагрузка: 5440 кг (68 человек)
Расчетная нагрузка платформы: 1920 кг (24 человека)
Передние/задние колеса: 7.00R16 14PR
Дальность: 240 км
Силовая аккумуляторная батарея: Литий-железо-фосфатная аккумуляторная батарея, 97,66 кВтч.
Номинальное напряжение силовой батареи (В): 537,6 В постоянного тока
Емкость аккумулятора (Ач): 180 Ач
Вспомогательное напряжение питания (В): 12 В постоянного тока
Непрерывная мощность приводного двигателя (кВт): 60
Пиковая мощность приводного двигателя (кВт): 110
Номинальная частота вращения приводного двигателя (об/мин): 1850
Максимальная скорость вращения приводного двигателя (об/мин): 4500
Температура рабочей среды: -30 ℃ - 60 ℃
