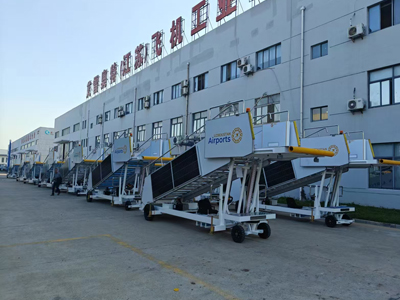

Рабочая высота пассажирской лестницы составляет 2200 ~ 3750 мм. Подходит для A318, A319, A320, A321, B707, B727, B737, DC-8/40/50F, DC8-61/61F, DC8-62/62F, DC8-63/63F, 1L-18 и других серий пассажирских самолетов и может использоваться как лестница для обслуживающего персонала.
Боковые защитные панели состоят из рамок защитных панелей, поручней, внутренних и внешних декоративных панелей, фонарей лестницы и т. д. Каркас защитных панелей изготовлен путем сварки прямоугольных труб из нержавеющей стали 38x25x1,5. Поручни изготовлены из трубок нержавеющей стали диаметром 38 мм. Внутренние и внешние декоративные панели изготовлены из новых алюминиево-пластмассовых декоративных материалов толщиной δ=4 мм. Для освещения на обеих боковых защитных панелях установлены 6 светодиодных фонарей. На правой боковой защитной панели установлены две солнечные панели.
Каркас основания сварен из прямоугольных стальных труб 120х60х4. Первые два колеса — несущие цельнолитые шины 4,00-8, а последние два колеса — 6,5-10. Пассажирский лифт тяговый или толкающий оснащен тяговыми пальцами и рулевыми тягами. Опорные ножки с ручным приводом установлены вокруг базовой рамы, а ручной тормоз установлен с правой стороны главной балки. Установлен электрический усилитель, аккумулятор обеспечивает привод задних колес. Рукоятка управления расположена перед сиденьем водителя.

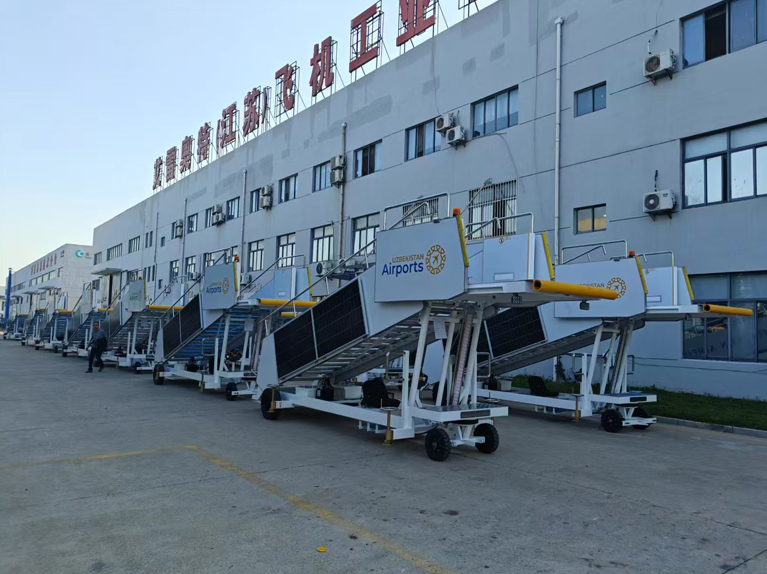

Лестница для посадки пассажиров (с электроприводом) Технические параметры:
Габаритные размеры автомобиля (длина×ширина×высота), мм: 7140×2230×3340
Размеры платформы мм: 2000×1400
Высота перил корпуса лестницы мм: 1170
Передний свес мм: 525
Задний свес мм: 1290
Расстояние между осями мм: 4030
Полная снаряженная масса автомобиля: 1900 кг.
Нагрузка на переднее колесо: 1050 кг.
Нагрузка на заднее колесо: 730 кг
Метод регулировки высоты: ступенчатый параллельный четырехрычажный тип смещения.
Режим ходьбы: электрический, толкающий или тяговый.
Размер протектора: 300×1120
Ход рабочей двери: 850
Высота подъема рабочей платформы: 2200–3750 мм.
Ход цилиндра: 0–1540 мм.
Максимальное расстояние между передней частью платформы и плитой настила: 1000.
Характеристики передних/задних шин: 4.00-8 / 6.5-10.
Минимальный дорожный просвет: 160 мм.
Максимальное количество пассажиров, перевозимых всем лифтом: 33.
Температура рабочей среды: от -20 до 50 ℃.
Ручное толкающее усилие пассажирского лифта: ≤ 300 Н.
