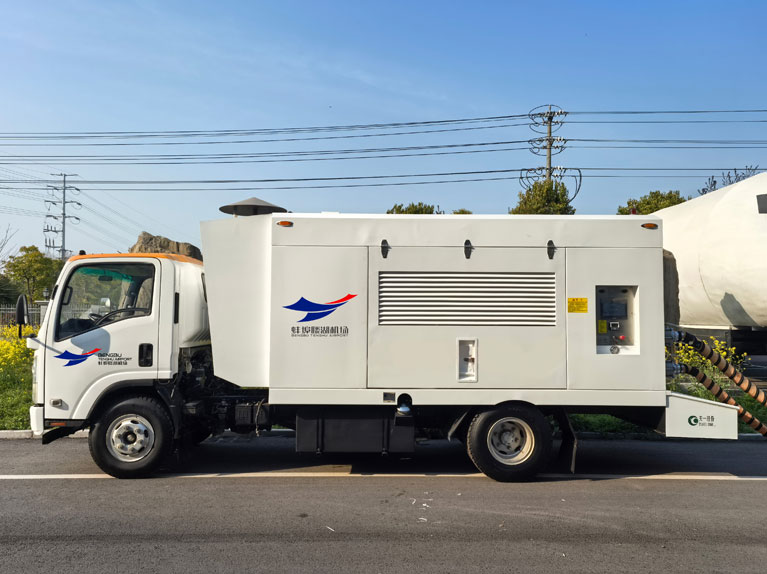

Технические характеристики блока источника воздуха
1.1.1 Размеры
Габаритная длина машины (мм): L = 7150
Габаритная ширина машины (мм): Ш = 2260
Габаритная высота машины (мм): H = 3000
1.1.2 Основные технические параметры установки подачи воздуха
● Давление питания: Пусковое давление: 35 (0,241 МПа)–42 (0,29 МПа) фунтов на квадратный дюйм, регулируемое (заводская настройка 38 фунтов на квадратный дюйм) Вспомогательное давление: 25–32 фунтов на квадратный дюйм, регулируемое (заводская настройка 28 фунтов на квадратный дюйм)
● Расход подачи: 300 ppm = 2,267 кг/с.
● Температура подачи: ≤ 220 ℃.
● Минимальный радиус поворота: ≤ 15 м.
● Минимальный дорожный просвет: ≥ 190 мм.
1.1.3 Основная конфигурация блока источника воздуха
● Шасси автомобиля
Модель: Цинлинг 700P (QL1080A8KAY)
Расстояние между осями: 3815 мм
Расстояние между колесами: Передние колеса 1680 мм; Задние колеса 1650 мм.
Производитель: Чунцинская автомобильная компания Qingling
● Двигатель
Модель: TCD2015V08
Тип: рядный, 8-цилиндровый дизельный двигатель с турбонаддувом (воздух-воздух), водяным охлаждением и многофункциональным электронным впрыском топлива.
Степень сжатия: 20,8:1
Объем: 15,87 л.
Диаметр цилиндра: 132 мм
Ход: 145 мм
Номинальная/Максимальная мощность: 440/520 кВт
Номинальная/Максимальная скорость: 1900/2100 об/мин.
Расход топлива: 211 г/кВтч.
Электричество: 24 В
Производитель: DAIKIN Engine Co., Ltd. Компрессор
Модель: GHH CD42S
Тип: Безмасляный двухвинтовой ротационный компрессор с воздушным охлаждением.
Скорость потока: 290 фунтов/мин (131,5 кг/мин)
(Температура на входе в компрессор 20℃, абсолютное давление на входе 1 бар, относительная влажность ≤ 80%) Частота вращения двигателя при запуске приточного воздуха: 2100 об/мин.
Производитель: Германия GHH
1.2 Стандарты продукции
Машина стартовой подачи воздуха самолета ТЯС290 соответствует следующим стандартным требованиям:
Функциональные индикаторы самолета подачи воздуха IATA AHM976
Справочные материалы IATA AHM905 для наземного вспомогательного оборудования гражданских самолетов
Основные требования IATA AHM910 к оборудованию наземного обслуживания самолетов
Основные требования безопасности IATA AHM913 к оборудованию наземного обслуживания самолетов
Основные требования IATA AHM916 к буксирным интерфейсам перронного оборудования
ISO2026: Интерфейс подачи воздуха для запуска авиационного двигателя 1974 года.
Стандарты положения и типа SAE RP 4087 для интерфейсов наземного обслуживания самолетов.
Q/TYT 001-2018 Стандарт предприятия для самолетов, запускающих системы подачи воздуха
1.3 Условия эксплуатации
Высота над уровнем моря не превышает 4000 м;
Температура окружающей среды: от -40 ℃ до +50 ℃;
Относительная влажность воздуха: ≤ 95%. 1.4 Применимые модели самолетов
Boeing 707, 717, 727, серии 737, серии 757, 767, 747, некоторые B777, DC8, DC9, DC10, серии MD80, MD90, MD11, серии Airbus A320, серии A340, A300, A310, A330, то есть все модели самолетов, кроме тех, которые используют двигатели GE90.
