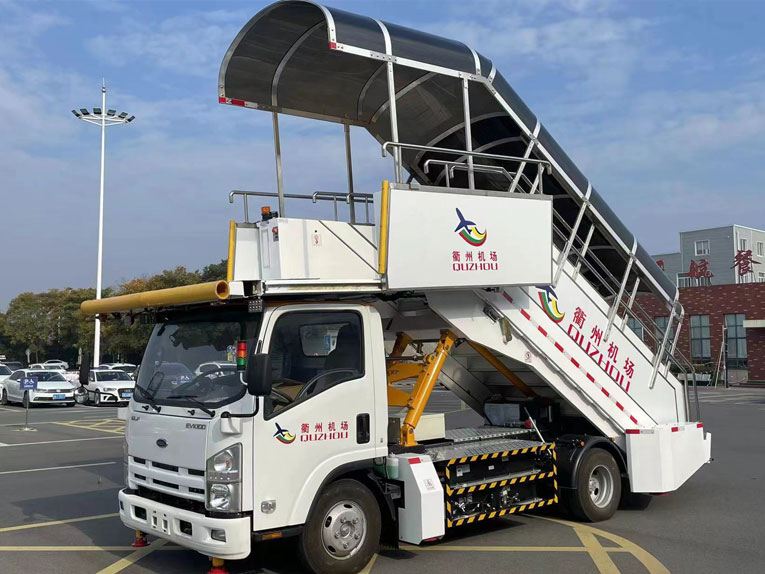

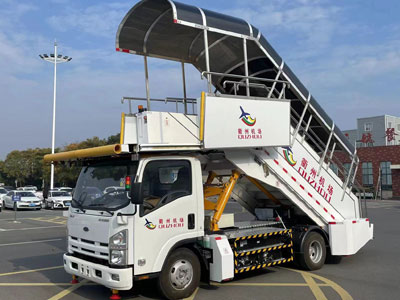

Введение в тело буксируемого пассажирского грузовика
Корпус лестницы состоит из фиксированной лестницы, скользящей лестницы и центральной колонны. Нижний конец фиксированной лестницы шарнируется до рамы шасси через вал, а верхняя часть состоит из выдвижной структуры через двух боковых ползунков и раздвижной лестницы. Дно средней колонны шарнируется до рамы шасси через ось, боковая задняя часть шарнируется до рамы шасси через два стержня и скользящий цилиндр, а верхняя часть образует скользящую структуру через шкивы и раздвижные верхние канавки. Угол шага корпуса лестницы изменяется путем поднятия и опускания средней колонны, а высота передней платформы раздвижной лестницы с земли регулируется путем расширения и устранения раздвижного лестничного масляного цилиндра, чтобы адаптироваться к высоте двери кабины разных моделей. Поступные профили из алюминиевого сплава
Параметры буксируемой пассажирской лестницы
Модель моторного движения: YTD060W23
Модель контроллера двигателя: KTZ50X35S, KTZ50X35S, KTZ50X35S
Модель сборки устройства для хранения энергии: L173TB2
Максимальный угол наклона (°) корпуса лестницы: 37,5
Размеры шага (глубина × ширина × высота) (мм): 292 × 1500 × 192
Рабочая высота лифта пассажира (мм): 2150-4800
Метод регулировки высоты: телескопический тип для тел верхней и нижней лестницы
Количество шагов на верхней лестнице: 9
Количество шагов на нижней лестнице: 13
Размеры платформы (глубина × ширина) (мм): 4150 × 2200
Общие размеры (длина × ширина × высота) (мм): 7450 × 2500 × 4900
Вес у бордюра (кг): 7650
Модель шасси: QL1070Bevecha2y QL1070BeeCha2y QL1070BeveCcay
Модель гидравлического двигателя: HCDM007MG1
Модель контроллера гидравлического двигателя: HCDM007CL1
Хвостовая ступенька: 1
Общее устройство для хранения энергии (кВтч): 106,95
