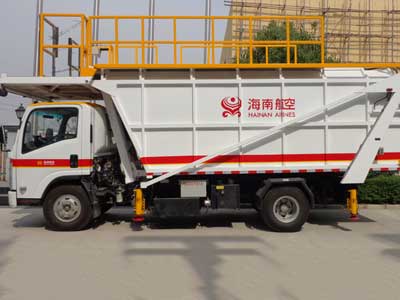

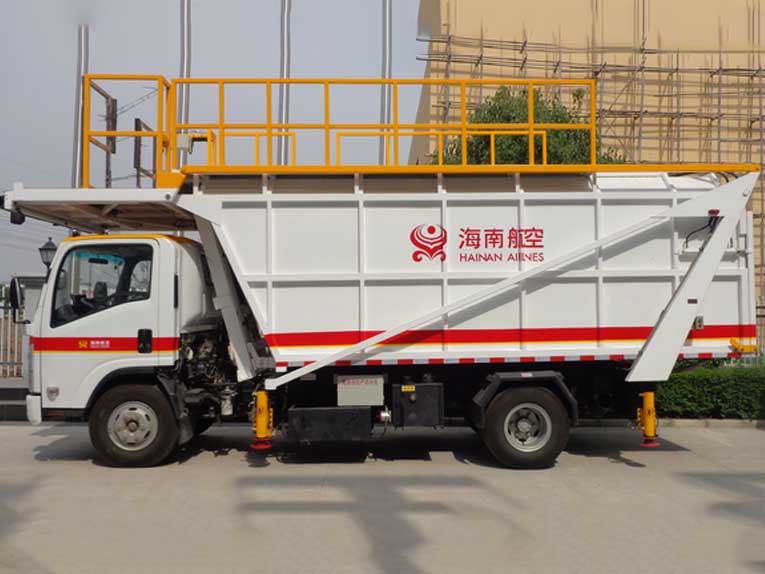

Корпус грузовика с коллекцией мусора состоит из рамы, кожи, крышки коробки и двери коробки. Как показано на рисунке 1, эффективный объем составляет 15,8 м3. Среди них рама изготовлена из сварных прямоугольных стальных труб, а боковая и верхняя кожа составляет плиты из нержавеющей стали толщиной 1,2 мм, которые закреплены на внутренней стороне рамы заклепками. Кожа нижней поверхности состоит из 1,5 мм материала из нержавеющей стали и 1,5 мм экрана фильтра из нержавеющей стали. Функция экрана фильтра состоит в том, чтобы отфильтровать воду в мусоре и дать ему течь через трубопровод к стоковой баке, установленной на подколле. На верхней передней передней передней передней части коробки открывается люк утилизации мусора 1540 × 1100. Крышка коробки, которая соответствует, образуется путем обработки одного куска клетчатой пластины и сопоставлена с открывающей рамкой коробки. Он может быть открыт или закрыт приводом масляного цилиндра. Открытие в задней части коробки составляет 2000 × 1800, и она оснащена закрытой ящик дверью, управляемой гидравлическим цилиндром, с максимальным углом отверстия 68 °
Под нижней частью грузовика по сбору мусора состоит из вторичного продольного пучка, установленного на продольном пучке транспортного средства, балка для мусора, гидравлическом опор, гидравлический масляный бак, резервуар для канализации и другие аксессуары. В общей сложности 4 гидравлических опорных ножках на передней и задней части, как показано на рисунке 1. Узел под магнитом является основой всего транспортного средства. Основной луче, диагональный опорный бал и опорный кронштейн для ног сварки из прямоугольных стальных труб и изогнутых коробочных деталей и прикрепляются к шасси транспортного средства с помощью u-bolts. Четыре фиксированных прямых ножек опор соответственно соединены с опорной ногой с болтами. 8 -киг огнетушитель установлен в задней части пассажирского сиденья на шасси
Резервуар для канализации представляет собой контейнер, используемый для сбора сточных вод с мусора. Он имеет объем 50 литров и расположен в задней части рамы автомобиля. Он подключен к корпусу резервуара через трубу. На нижней части резервуара для сточных вод существует 2 'выбросный клапан воды для выброса сточных вод.
Основные параметры конфигурации грузовика сбора мусора 6
Модель шасси: QL1070Bukay
Объем мусора (M3): 16,5
Разрешенная масса погрузки мусора (кг): 1900
Рабочая высота платформы (мм): 2200-5800
Телескопический диапазон передней платформы (мм): 0-800
Максимальный угол переворачивания (°) мусорного бака: 35
Общие размеры (длина × ширина × высота) (мм): 7985 × 2260 × 3500
Вес бордюра (кг): 5500
Модель двигателя: 4KH1CN6LB
Выбросы двигателя: загрязняющие вещества выхлопных газов соответствуют ограниченным требованиям стадии VI GB 17691-2018, а выхлопной дым соответствует требованиям GB 3847-2018
Модель передачи: MSB-5SM
