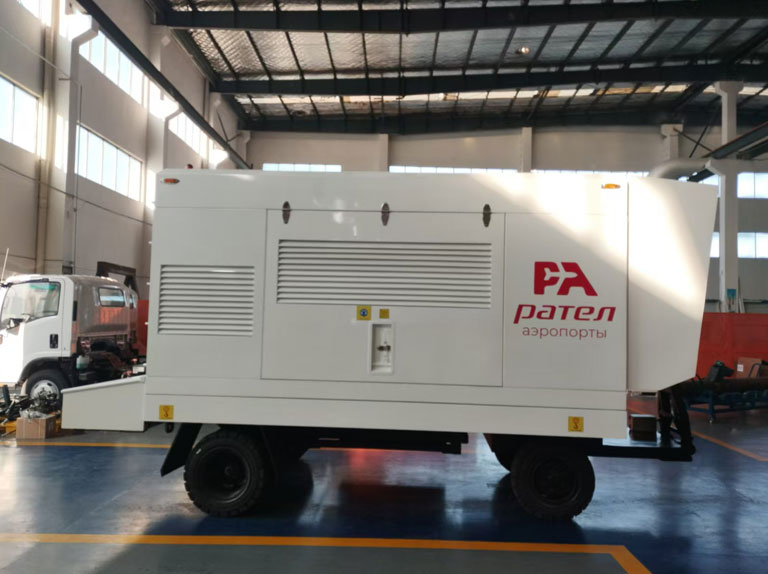

Дизельная буксирная самолет заземляющий воздушный автомобиль базовый подшипник от 8 т до 10 т, шесть огромных соединительных пластин через 72 12.9 класса M16 -болты для подключения верхних и нижних компонентов. Верхний воздушный источник может быть отделен от нижнего буксируемого шасси по мере необходимости. Задний конец балки приварена с помощью шланговой канавки и может использоваться в качестве шага, а над ним фиксируется рама шасси, корпус и различные единицы. В середине балки находится бак для хранения, который может поставлять топливо в дизельный двигатель и компрессор через трубку, а также трактор через передний трактор.
а Передняя рама: очень прочная, оснащенная буксирным крюком и газовой пружиной. Трактор перетаскивает автомобиль через буксирный крючок, а воздушная пружина установлена внизу, чтобы облегчить подъем передней рамы. Положение соединения оснащено механическим тормозным устройством, чтобы предотвратить чрезмерное подъему передней рамы в верхнюю крышку или слишком резко, чтобы повредить газовую пружину.
беременный Коробка разъема линии: интерьер оснащен переключателем движения и разъемом задней линии. Переключатель движения заставляет контакт механических движущихся частей переключателя перемещаться через раму передней тяги, так что цепь управления может быть подключена для реализации тормоза. Линейный разъем включает в себя хвостовой тормозный свет, тормозный свет и разъем Light Light, чтобы облегчить синхронизацию света с помощью переднего автомобиля.
в Электрическая коробка: соединительные разъемы, связанные с тормозной системой и электрические схемы хранения, простые в ремонте позже.
дюймовый Коробка тормозных запчастей: содержит вакуумный насос размером 12 В, вакуумный бак 2L, бустер, подъемный двигатель и соответствующий шланг сцепления. При работе переключатель движения передает сигналы в подъемный двигатель, двигатель работает, чтобы скручивать линию управления тормозами и вытянуть вакуумный усилитель, бустер передает давление на вакуумный насос, а вакуумный насос разлуки работает для распределения тормозного масла в каждую шину и сжимает воздух шины на торможение.
эн. Fender: предотвратите повреждение песка и камень автомобильной краски, улучшить красоту тела.
фон Антиколлизионная пластина: Ограничьте угол поворота вращающейся платформы, предотвращайте вращение прицепа слишком много помех шин с рамой топливного бака и уменьшить вероятность пролонга.
глин Вращающийся диск: подключите переднюю раму с передним колесом, чтобы поддержать балки трейлера
Дизельные буксирные самолеты Земля воздушного транспортного средства Основные технические параметры
Общая длина (мм): L = 7300
Общая ширина (мм): w = 2200
Общая высота (мм): h = 2700
● Давление подачи газа: начало снабжения газа: 35 ~ 42 фунтов на квадратный дюйм, Регулируемая (заводская установка 40 фунтов на квадратный дюйм). Вспомогательное питание газа: 25 ~ 32 фунтов на кв.
● Поток подачи воздуха: 290 фунтов/мин.
● Температура подачи газа: ≤210 ℃
● Минимальный радиус поворота: 6,8 млн.
● Минимальный зазор на земле: 190 мм
● Буксированное шасси
Расстояние оси: 3940 мм
Дистанция колеса: переднее колесо 1424,5 мм; Заднее колесо 1938 мм
Угол подхода: 15,04 °
Угол вылета: 29,26 °
● Модель двигателя: QSM15 77C
Скорость мощности: 563 кВт
● Номер модели сжатия: GHH CD42S
