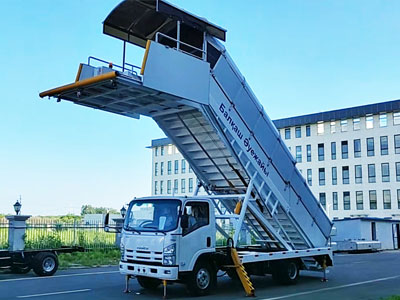

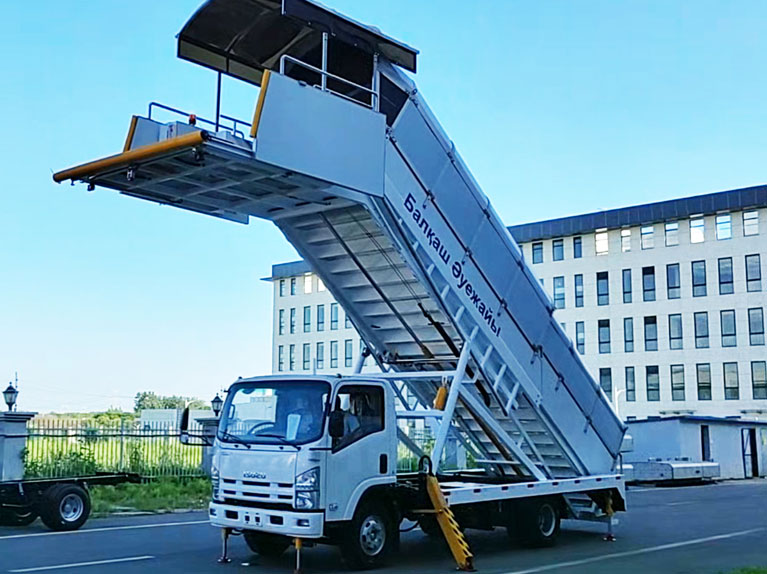

Система управления дизельной лестницей для посадки пассажиров состоит из прибора индикации высоты, схемы управления и электрического реле управления.
Прибор для отображения высоты дизельной лестницы для посадки пассажиров
В качестве ядра датчика высоты используется однокристальный микрокомпьютер. Он осуществляет выборку через бесконтактный переключатель на направляющей колонне и отправляет сигнал на главный дисплей прибора для расчета, показывая мгновенное значение перемещения лестницы (т. е. фактическую высоту лестницы). Благодаря использованию передовых вычислительных технологий и высококачественных устройств для отбора проб дисплей отличается высокой точностью, а отклик – быстрым и чувствительным. В то же время, благодаря использованию бесконтактных индукционных переключателей, компоненты не подвержены повреждениям. Кроме того, все основные блоки оснащены микросхемами компьютерной памяти, и данные измерений могут храниться в течение длительного времени. Указатель высоты также оснащен кнопкой сброса микрокомпьютера, которую можно использовать для эталонной калибровки. В случае помех или других причин, вызывающих ошибки отображения, вы можете опустить лестницу на минимальную высоту и нажать кнопку сброса, чтобы откалибровать ее.
Схема управления платформой дизельной лестницы для посадки пассажиров
Имеется по два комплекта для управления телескопической платформой и переключателем точной настройки. Комплекс установлен на панели управления работой кабины и доступен для работы водителю. Другой комплект расположен в передней части правой защитной пластины платформы для управления персоналом на месте и интуитивного подключения к самолету.
Схема управления положением замка подъема корпуса лестницы дизельной пассажирской лестницы
Когда посадочная лестница поднимается на определенную высоту, зубья направляющей стойки фиксируются стопорным блоком, образуя жесткое соединение. Если необходимо уменьшить высоту, воспользуйтесь контроллером электрического выключателя, чтобы автоматически завершить распознавание сигнала, откройте блок блокировки, и корпус лестницы опустится.
Дизельная на пассажирских лестницах система защиты от столкновений
Датчики приближения и фотоэлектрическая система сигнализации измерения расстояния 300 мм установлены на левом и правом концах буферного резинового шланга в передней части платформы. При приближении к самолету или препятствию он может автоматически подать сигнал тревоги и автоматически отключить цепь управления выдвижением и втягиванием платформы, чтобы предотвратить столкновение платформы с самолетом.
