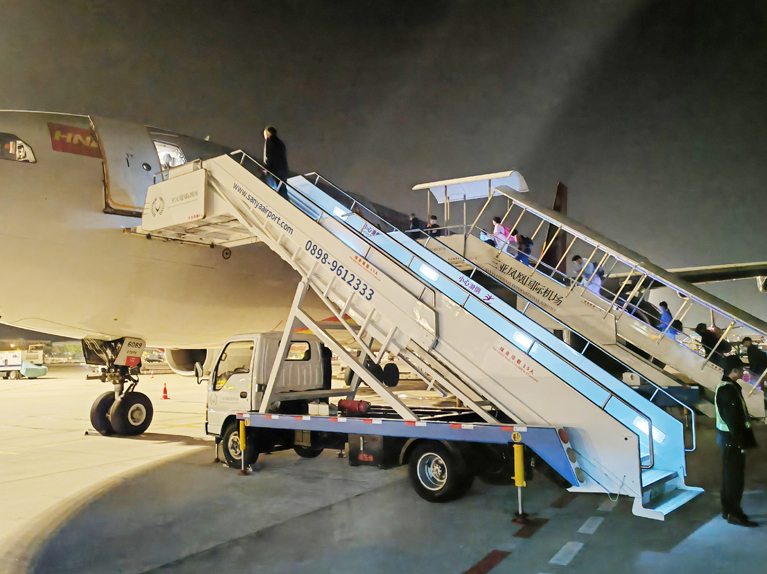

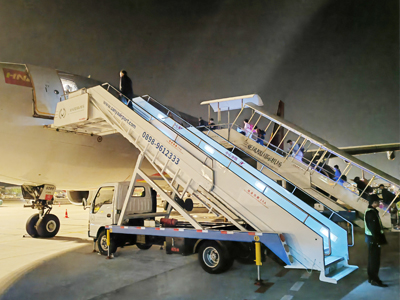

Трап для посадки авиационных пассажиров производства Tiaany GSE имеет рабочую высоту от 2400 мм до 5800 мм. Он подходит для использования на таких моделях самолетов, как A300, A310, A320, A330, A340, B737, B747, B757, B767 и B777.
Гидравлическая система трапа пассажирского самолета.
Гидравлическая система трапа для посадки пассажиров самолета состоит из масляного бака, масляного фильтра, запорного клапана, масляного насоса, ручного насоса, одностороннего клапана, электромагнитного гидрораспределителя, двунаправленного гидрораспределителя, подъемного цилиндра, цилиндра точной настройки, цилиндров передней и задней опоры, цилиндров выдвижения и втягивания платформы, цилиндров разблокировки, а также манометров, маслопроводов и трубопроводной арматуры.
Масляный насос представляет собой шестеренный насос среднего и высокого давления, приводимый непосредственно от выходного вала устройства отбора мощности и подающий масло под давлением в гидравлическую систему. На впускном и выпускном масляных путях подъемного цилиндра и опорного ножного цилиндра установлены двунаправленные гидрораспределители, способные блокировать штоки цилиндров в любом положении.
Этот автомобиль оснащен электрическим аварийным насосом. Когда все транспортное средство находится под напряжением, электрический аварийный насос можно использовать для выполнения всех гидравлических действий, таких как аварийный втягивание платформы, опускание корпуса лестницы, втягивание опорных ножек и т. д.
Если двигатель или масляный насос выходят из строя и для экстренного втягивания опорных ножек используется ручной насос, откройте аварийный клапан и вручную включите ручной насос. Его запрещено использовать в обычном режиме, а во время чрезвычайных ситуаций он находится в закрытом состоянии.
За исключением цилиндра тонкой настройки и малого цилиндра разблокировки, которые представляют собой однопоршневые гидроцилиндры одностороннего действия, остальные представляют собой однопоршневые гидроцилиндры двойного действия. Верхний конец разблокирующего цилиндра оснащен пружиной, и при возврате в исходное положение он опирается на эластичность пружины.
Номинальное давление гидросистемы 10 МПа. Манометр, установленный на масляной трубе, может напрямую отражать и наблюдать номинальное давление гидравлической системы. Он был откалиброван перед отправкой с завода, и, как правило, его произвольная регулировка во время использования не допускается.
