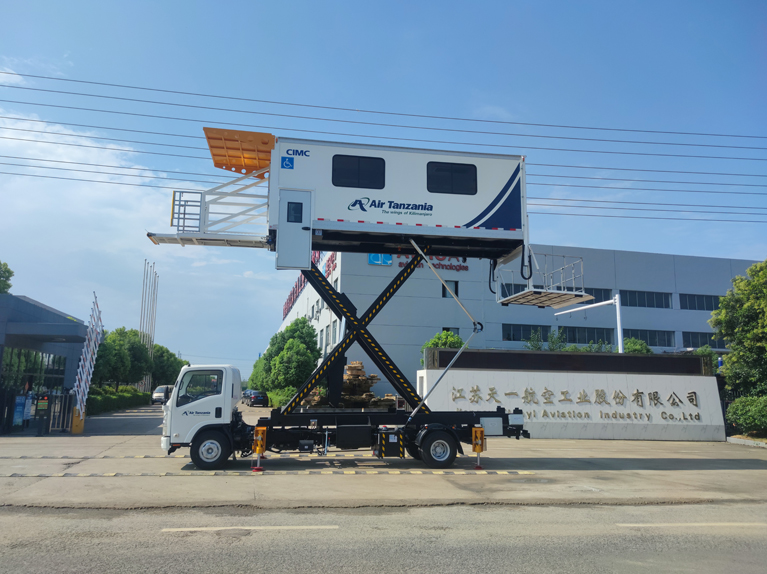

Гидравлическая система Амбулифта Половина кабины
Гидравлическая система состоит из взлета питания, масляного бака, насоса для зубчатого колеса, электрического насоса, ручного насоса, соленоидного клапана, гидравлического цилиндра и т. Д. Действия каждого гидравлического цилиндра контролируются электрической системой для достижения различных функций транспортного средства.
2. Основная мощность обеспечивается передачей. Двигатель работает для привлечения взлета питания, а выходной вал взлета питания приводит к тому, что масляный насос заставляет его работать и выходить из рабочего масла.
3. Аварийная операция должна выполняться с использованием гидравлического насоса с ручным управлением.
4. Основные гидравлические компоненты принимают импортированные известные бренды из Европы и Америки.
5. Четыре гидравлические ноги поддержки разумно настроены, а подъемный вес больше, чем общая масса.
6. Подъемный цилиндр оснащен контрольным клапаном и низким уровнем предельного клапана, а также оснащен гидравлическим замком. Ноги гидравлического цилиндра оснащены гидравлическими замками.
7. Гидравлические трубные материалы должны быть изготовлены из металла во всех областях, кроме движущихся деталей.
8. Гидравлический контроль: гидравлический контроль и цепь масла для подъема задней платформы, а корпус должен быть независимо расположен (т.е. компоненты управления для вышеуказанных действий управления и гидравлический контроль трубопровода не являются общими), а гидравлический выход должен быть разумным.
Амбулифт половинный параметр кабины
Размеры (длина × ширина × высота): 9200 мм × 2460 мм × 3770 мм
Внутренние размеры корпуса коробки (длина × ширина × высота): 6350 мм × 2200 мм × 2100 мм
Телескопическое расстояние телескопической платформы составляет 600 мм
Мобильная платформа расстояние: 600 мм
Высота передней платформы от земли: 1400 мм - 5800 мм
Высота подъема корпуса коробки с пола: 1500-5900 мм
Высота задней платформы от земли: 0 мм - 1500 мм
Колесная база: 5200 мм
Угол подхода: 14 °
Угол вылета: 14 °
Внешний диаметр канала круга: 20 500 мм
Общий вес автомобиля: 11 250 кг
Максимальная грузоподъемность корпуса коробки составляет 2500 кг
Максимальная грузоподъемность передней платформы: 1200 кг
Максимальная грузоподъемность задней платформы составляет 500 кг
Допустимая рабочая скорость ветра: уровень 8
Максимальная скорость: 75 км/ч
При приближении к скорости самолета не более 3 км/ч
Максимальное рабочее давление: 16 МПа
