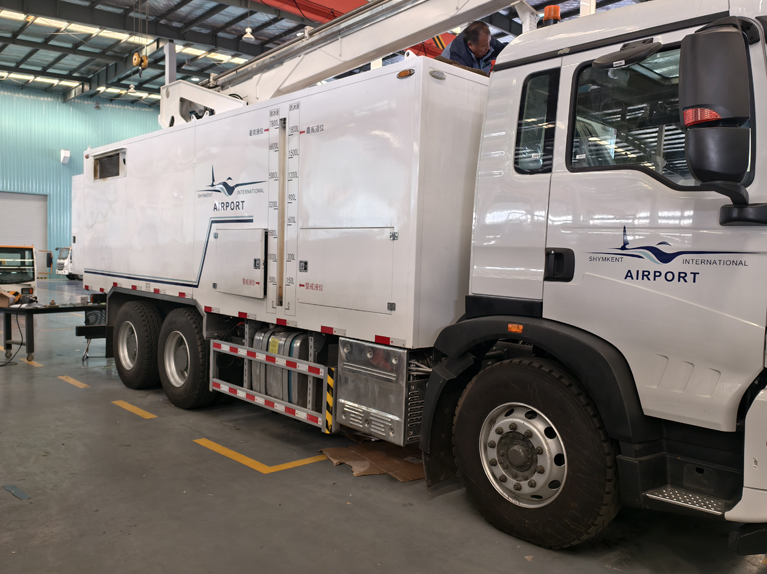

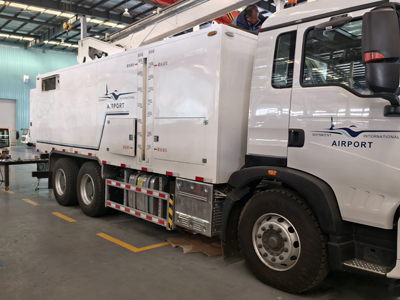

Согласно конструкции жидкостная система этого модульного противообледенительного автомобиля может принимать, хранить, нагревать и распылять горячую авиационную противообледенительную жидкость для удаления тумана, снега и льда с поверхностей коммерческих и военных самолетов. Система включает в себя резервуары для жидкости, насосные системы, нагреватели жидкости, высокую рабочую платформу, а также соответствующие трубы и распылители.
Противообледенительная машина оснащена насосной системой I-типа. Система I-типа состоит из насоса для подачи/циркуляции противообледенительной жидкости и насоса противообледенительной жидкости.
(1) Резервуар для жидкости
Резервуары для жидкости имеют различные размеры и используются в сочетании с противообледенительной жидкостью и противообледенительной жидкостью. Резервуары для жидкости изготовлены из нержавеющей стали, что позволяет сократить объем технического обслуживания резервуаров, продлить срок их службы и защитить чувствительную противообледенительную жидкость. Внутренние перегородки добавляются для направления потока и могут уменьшить воздействие на резервуар. Сверху имеются внешние люки, которые можно открывать для очистки и обслуживания резервуара.
(2) Насосная система
Насос подачи/циркуляции жидкости для удаления льда представляет собой двухступенчатый центробежный насос. Он не только подает жидкость для удаления льда к обогревателю, но также подает жидкость для удаления льда к распылителям в салоне и электрическим катушкам по бокам автомобиля. Когда распылитель для удаления льда в корзине и электрический барабанный распылитель находятся в закрытом состоянии, нагретая жидкость для удаления льда автоматически циркулирует в резервуар.
(3) Жидкостный нагреватель
Этот обогреватель является саморегулирующимся обогревателем. Он может регулироваться во время работы и автоматически отключается, когда резервуар для жидкости достигает температуры удаления льда. Нагревательное пламя внутри представляет собой полностью закрытое пламя, что позволяет осуществлять обогрев вокруг самолета. Нагреватель может быстро повысить температуру жидкости. Во время работы нагревателя жидкость течет обратно в резервуар для жидкости, поэтому хранящуюся жидкость для удаления льда можно быстро нагреть.
(4) Высотная рабочая платформа
Движение стрелы контролируется рукоятками управления в кабине, рукоятками управления в кабине водителя, пультом в кабине водителя или рычагом наземного аварийного управления на земле. Рукоятка управления в отделении водителя имеет приоритет над рычагом управления наземной аварийной ситуацией, а ручка управления в блоке управления кабины имеет приоритет над рукояткой управления в отделении водителя шасси и рычагом управления наземной аварийной ситуацией.
