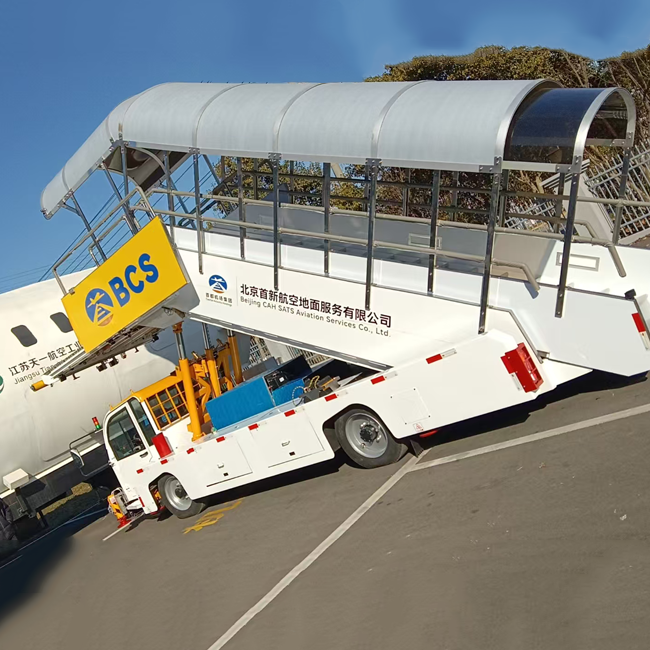

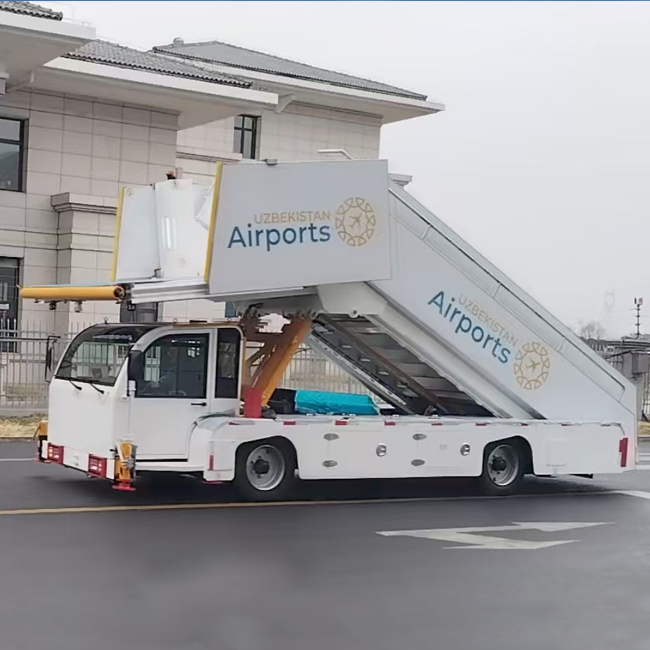

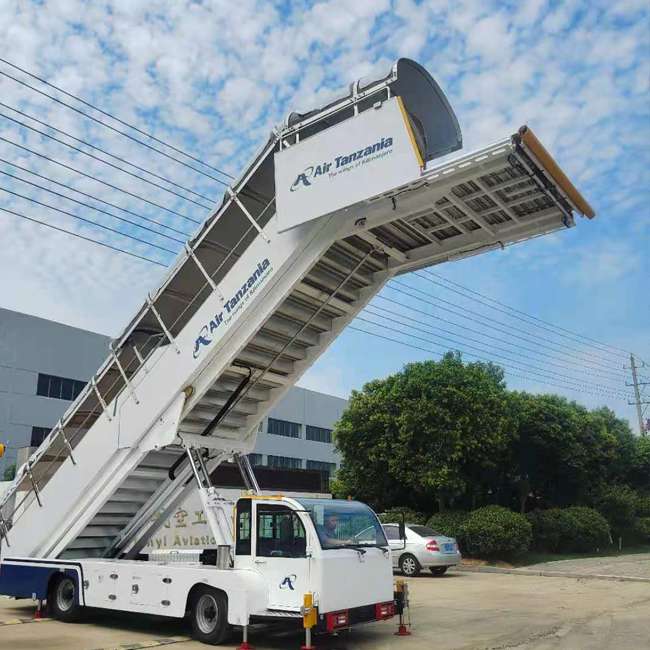

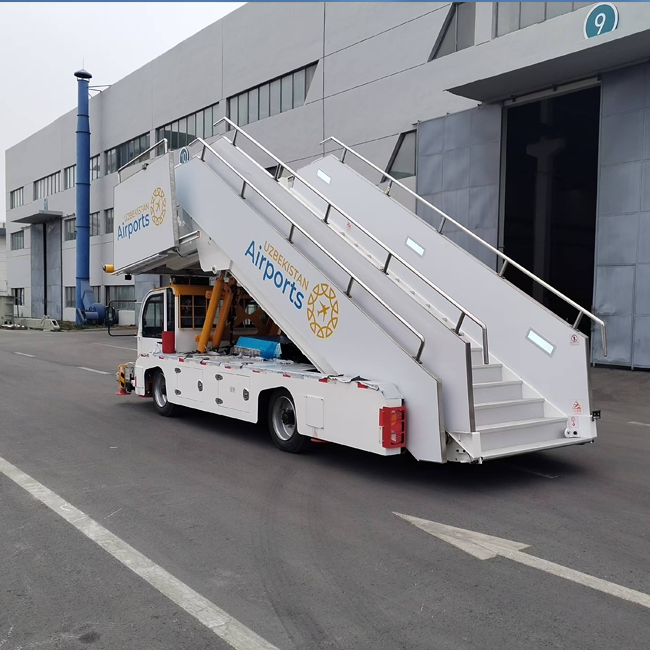

Самоходные пассажирские трапы
1 Имя：Пассажирские ступеньки (трап для посадки в самолет)
2 Тип：TY-KT48
3 Профиль: TY-KT48 использует самоходное шасси с гидравлическим рулевым управлением, простое в эксплуатации.
4 Стандарт:
1) MH/T6029-2014 《Трамп для пассажиров》
2) IATA AHM 920 《Функция загрузки лестниц》
3) IATA AHM 923 《Функциональные характеристики подъема погрузочной лестницы》
4) GB/T 23422-2009 《Функциональные требования к самоходной пассажирской погрузке》
5) CCAR-331SB-R1 《Документ № 170 Главного управления гражданской авиации Китая》
6) CCAR-140 《Документ Главного управления гражданской авиации Китая № 191》
5 Основные технические характеристики
Событие | Индекс производительности |
шасси | Самодельный КТ48С.100 |
engine | JMC JX493ZLQ3A |
Угол наклона корпуса лестницы | 37.5 |
Размер ступени(длина*ширина*высота)мм | 275*1290*190 |
Рабочая высота мм | 2200-4800 |
Режим регулировки высоты | Телескопический |
Ступени верхней лестницы | 10 |
Ступеньки вниз по лестнице | 13 |
Размер платформы (длина*ширина), мм | |
Габаритные размеры (длина*ширина*высота), мм | 7450*2200*3630 |
Снаряженная масса, мм | 7500 |
6 Основная структура
TY-KT48 включает в себя шасси, фиксированную ступеньку, скользящую ступеньку, подъемный механизм, гидравлическую, электрическую систему и т. д.
7 Основная конфигурация
Нет | Имя | Тип | Производитель | Примечание |
1 | Классис | КТ58В.01010000 | Цзянсу Тяньи | Ручной работы |
2 | Двигатель | ТЦД2012 L04 2В | ДОЙЦ АГ | |
3 | Передача инфекции | Алсион1000 | ГМ | |
4 | Гидравлический насос | CBWKA-E325-AFΦL | Хэфэй Чанъяун гидравлическая компания, ООО | |
5 | Подъемный цилиндр | КТ58В.06050000 | Цзянсу Тенгда инженерная компания, ООО | |
6 | Управляемая ось | HF450Z | Хэфэй Хайюань машиностроительная компания, ООО | |
7 | Ведущий мост | HY455 | Хэфэй Хайюань машиностроительная компания, ООО | |
8 | Передняя/задняя шина | 215/75Р17,5 16ПР | Шаньдунская шинная компания Longtong, Ltd. | |
9 | Вождение кабины | КТ58В.02000000 | Компания по производству автомобилей Цзянсу Гаоцзянь, ООО | |
10 | Электрический предохранительный клапан | ВПН1-06/МП-21С | АРГО | |
11 | Электрический предохранительный клапан | РПЭ3-063Y11 | АРГО | |
12 | Электрический предохранительный клапан | РПЭ3-062Р11 | АРГО | |
13 | Аварийный электронасос | 800601455 | Бухе | |
14 | Односторонний клапан | ЦИТ-06-04-50 | система Юси | |
15 | Примерка | —— | Итон | |
16 | Гидравлический шланг | —— | Паркер | |
17 | Отображение высоты | 2,4-5,8 | Уси Сюнъин | |
18 | Реле | RH4B-UL(12В постоянного тока) | Япония Хэцюань | |
19 | Близость | FL7M-7J6HD | Япония Шаньвэу | |
20 | Переключатель фотоэлектрический переключатель | HP7-A43 | Япония Шаньу | |
21 | Сигнальная лампа | ФЛ-4871 | Океанский король |
8. Список запасных частей
Нет. | Имя | Тип | Кол-во | Единица | Примечание |
1 | Масляный фильтр двигателя | Двигатели Дойц | 1 | шт. | |
2 | Фильтр дизельного двигателя | Двигатели Дойц | 1 | шт. | |
3 | Воздушный фильтр двигателя | Двигатели Дойц | 1 | шт. | |
4 | Всасывающий фильтр гидравлического масла | 1 | шт. | ||
5 | Гидравлический масляный фильтр | 1 | шт. | ||
6 | Шина | 215/75Р17,5 16ПР | 1 | шт. | |
7 | Рим | 6,75×17,5 | 1 | шт. | |
8 | Ящик для инструментов | 1 | шт. | ||
9 | Внутренний шестигранный ключ | 1 | Набор | ||
10 | Щипцы с изогнутыми губками | 10 | 1 | шт. | |
11 | Разводной ключ | 200 мм | 1 | шт. | |
12 | Тяжелый стержень | 1 | шт. | ||
13 | Тяжелый рукав | 30 мм | 1 | шт. | |
14 | Открытый гаечный ключ | 8-10 мм | 1 | Пара | |
15 | Открытый гаечный ключ | 13-16 мм | 1 | Пара | |
16 | Открытый гаечный ключ | 14-17 мм | 1 | Пара | |
17 | Открытый гаечный ключ | 19-21 мм | 1 | Пара | |
18 | Открытый гаечный ключ | 22-24 мм | 1 | Пара | |
19 | Лифтер | 10Т | 1 | шт. | |
20 | Крестовая отвертка | Середина | 1 | Пара | |
21 | Отвертка шлицевого типа | Середина | 1 | Пара | |
22 | взрыватель | Различные характеристики | 1 | Набор | |
23 | Переключить переключатель | 2 | шт. | ||
24 | Красный индикатор | 2 | шт. | ||
25 | Зеленый индикатор | 2 | шт. | ||
26 | Рычаг ручного управления насосом | 1 | шт. | ||
27 | Огнетушитель | 8 кг | 1 | Бутылка | |
28 | Колесная передача | 2 | шт. |
