ВТДЖ5060JKT

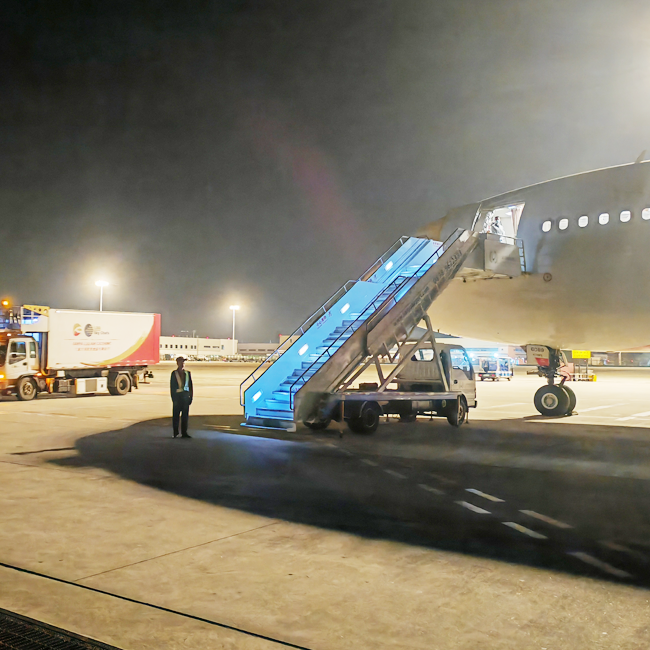

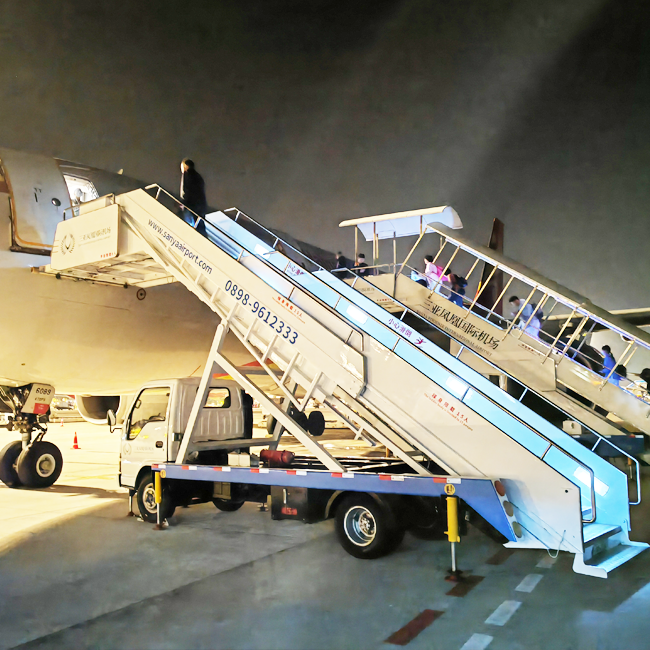

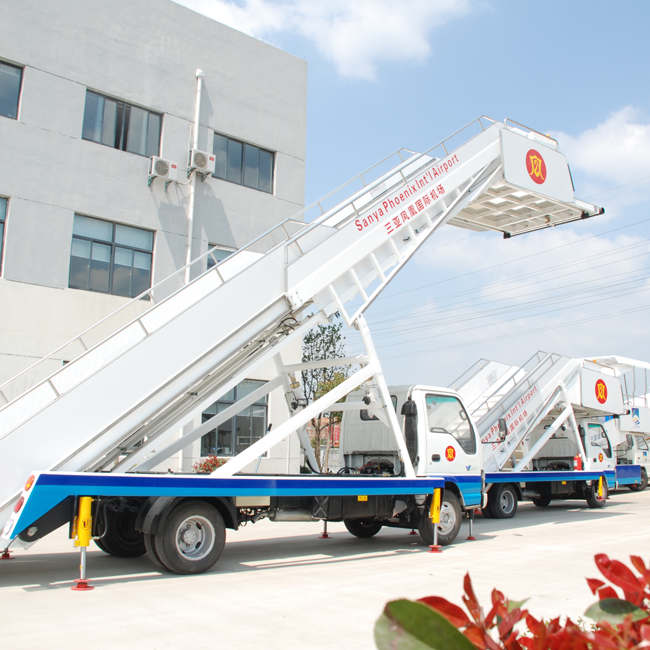

Мобильные пассажирские лестницы
Ⅰ.Введение продуктов
Проектная высота над землей мобильной пассажирской лестницы WTJ5060JKT составляет от 2370 мм до 5630 мм, которую можно слегка регулировать с учетом допуска по высоте между лестницей для пассажиров и люком, высота лестничной площадки может достигать 5800 мм после небольшой регулировки, этот тип пассажирской лестницы может применяться для А310, А320, А330, А340, В737, В747, В757, В767, В777.
Национальный патент № ZL 2007 2 0039192.2.
II. Стандарт:
ZB/T50 001-87 Специальные автомобили. Программа оценки технических утверждений.
JB/T5943—91 Общие технические характеристики сварки для строительной техники
ИАТА АХМ — 913
ИАТА АХМ—910
IATA AHM — 915 Стандартное устройство управления
SAE--ARP836A Конструкция ступенек для пассажиров и стандарт безопасности
Ⅲ.Основной параметр технических характеристикэээ
Тип шасси | ИСУЗУ QL1070A5KAY | ||
Двигатель | Тип | ИСУЗУ 4Х1CN5HS | |
максимальная мощность | 96 кВт/3400 об/мин | ||
Передача инфекции | МСБ-5СМ | ||
Габаритные размеры (длина×ширина×высота), мм | 7675×2480×3870 | ||
Колесная база мм | 3815 | ||
Снаряженная масса кг | 7200 | ||
Дорожный просвет мм | Минимальная высота | 165 | |
Величина усадки термоусадочной платформы, мм | 0--300 | ||
Высота подъема мм | 2400-5800 | ||
Фиксированная платформа (длина × ширина), мм | 2800×1500 | ||
Ступенька лестницы (длина×ширина×высота), мм | 270×1500×180 | ||
Ход активной платформы мм | 300 | ||
Ступени лестницы (шт.) | 29 | ||
Ход активной движущейся двери | 1000 | ||
Минимальный радиус поворота | 7.5 | ||
Емкость гидравлического масла л | 120 | ||
Емкость дизельного топлива л | 120 | ||
Давление гидросистемы Па | 10 | ||
Давление электросети В | 12 | ||
Передняя ось кг | 2750 | ||
Задний мост кг | 4450 | ||
Колесная база (передняя/задняя ось) | 1504/1425 | ||
Максимальная несущая нагрузка (человек) | 64 | ||
