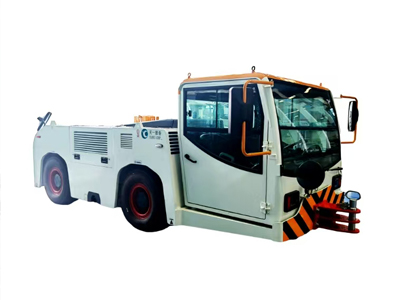

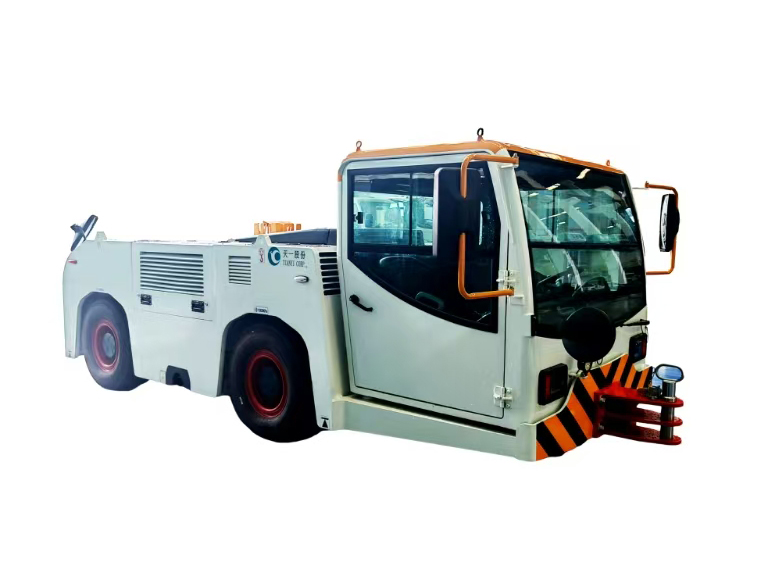

Авиационный тягач представляет собой основную рамную конструкцию из сваренных вместе высококачественных стальных пластин. Внутри рамы установлены двигатель, трансмиссия, топливный бак, электросистема, гидросистема, система кондиционирования и т.д.
Кабина водителя неподвижна и представляет собой относительно самостоятельную единицу.
Передний мост — упругая подвеска, задний — жёсткая фиксированная. И передняя, и задняя оси соединены муфтами, что упрощает замену и техническое обслуживание. Верхняя часть рамы шасси представляет собой съемную крышку, которую легко открывать и перемещать, что позволяет осуществлять осмотр, обслуживание и ремонт внутренних компонентов. Некоторые крышки имеют сетчатые отверстия для вентиляции и отвода тепла. Кроме того, крышки покрыты высококачественной противоскользящей пленкой, предотвращающей скольжение оператора.
Двигатель авиационного тягача : двигатель представляет собой дизельный двигатель международной марки Cummins, прямоточный дизельный двигатель с водяным охлаждением и электронным управлением. Двигатель соединен с трансмиссией через гидротрансформатор. Особенность гидротрансформатора заключается в том, что по мере постепенного снижения скорости трактора тяговая сила трактора постепенно увеличивается. Рабочей и смазывающей средой данного гидротрансформатора является масло гидротрансмиссии №8. Масло гидравлической трансмиссии охлаждается комбинированным радиатором. Гидравлическая система состоит из шестеренного насоса, полного гидравлического усилителя рулевого управления, аккумулятора, наполнительного клапана, группы рулевых клапанов, бака гидравлического масла, рулевого цилиндра, электрического насоса и ручного насоса.
Основные параметры авиационного тягача
Общая длина автомобиля (без буксировочного крюка): 4800 мм.
Общая ширина автомобиля: 2100 мм.
Общая высота автомобиля: 1906 мм.
Ширина гусеницы: 1780 мм
Расстояние между осями: 2150 мм.
Минимальный просмотр грунта: 220 мм
Высота центра крючка: 320/430 мм.
Полная масса автомобиля: 16000кг.
Тяговое усилие буксировочного крюка: 120 кН.
Разрешенная буксировочная масса: 150 000 кг.
