Самолеты Грузовики для питьевого водоснабжения Jiangling National V с механической коробкой передач, шасси типа II, частичная модификация. Задний конец главной балки сварен с рамой рабочей платформы. С левой стороны каркаса платформы расположена лестница, по которой персонал входит в бокс для обслуживания и уборки. Правая сторона рамы платформы представляет собой устройство транспортировки труб чистой воды. С правой стороны дальнего света расположены водяной насос, впускной патрубок, гидронасос и гидравлические аксессуары. С левой стороны дальней балки размещены бак для дизельного топлива и бак для гидравлического масла.
Внешняя оболочка резервуара для чистой воды изготовлена из высококачественных листов нержавеющей стали толщиной 3 мм и сварена аргонодуговой сваркой. Внутренняя сварка бака гладкая, без заусенцев. Нижняя поверхность бака выполнена в форме дуги. Резервуар для воды устанавливается с определенным наклоном для облегчения слива воды. На выходе воды внутри резервуара для чистой воды установлен фильтрующий экран, который хорошо защищает водяной насос. Отверстие для заливки воды установлено в верхнем конце резервуара для чистой воды. В холодных регионах резервуар для воды представляет собой изолированный резервуар для воды. Изолированный резервуар для воды создан на основе резервуара для воды нормальной температуры, вокруг которого обернута холоднокатаная стальная пластина толщиной 2,5 мм, а посередине заполнен вспененный материал толщиной 30 мм. Труба для чистой воды состоит для грузовиков с питьевой водой для самолетов из труб и шлангов из нержавеющей стали.

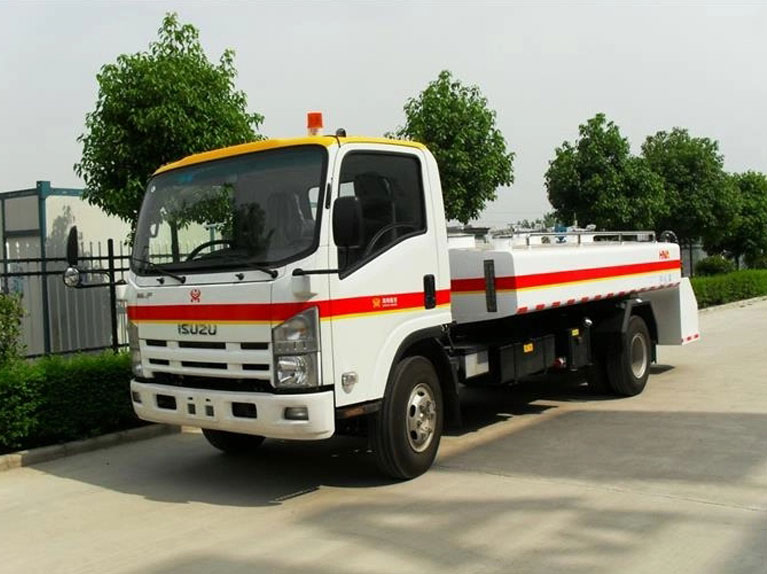

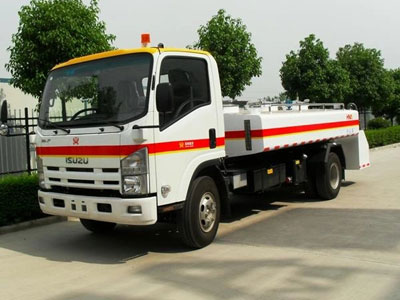

Самолеты Грузовики для подачи питьевой воды
Габаритные размеры автомобиля (длина×ширина×высота):6530×1900×2150.
Внешние размеры коробки (длина×ширина×высота):3200×1900×760.
Емкость резервуара для чистой воды составляет 4000 л.
Передний свес: 1070
Задний свес :2370
Колесная база: 3360
Модель шасси: JX1061TG25
Модель двигателя: JX493ZLQ5
Снаряженная масса всего автомобиля: 2950 кг.
Нагрузка на переднюю ось (без нагрузки/полная нагрузка): 1040 кг/1140 кг.
Нагрузка на заднюю ось (без нагрузки/полная нагрузка): 1910 кг/3910 кг.
Максимальная общая масса бака для чистой воды при полной загрузке составляет 6950 кг.
Расход топлива на 100 километров: ≤12 литров.
Внешний диаметр швеллера: 14 000 мм.
Минимальный дорожный просвет: 205 мм.
Насос: Материал: Коррозионностойкий центробежный насос из нержавеющей стали, скорость вращения: 1500 об/мин, расход:> 130 л/мин.
Давление подачи чистой воды: 0,345 МПа.
Рабочее давление гидравлической системы: 10 МПа.
Емкость бака гидравлического масла составляет 78 л.
Модель гидравлического масла: 32# Авиационное гидравлическое масло
Емкость дизельного бака: 100 л.
Спецификация шин: 7.00R16.
Напряжение: 12 В (две батареи последовательно)
