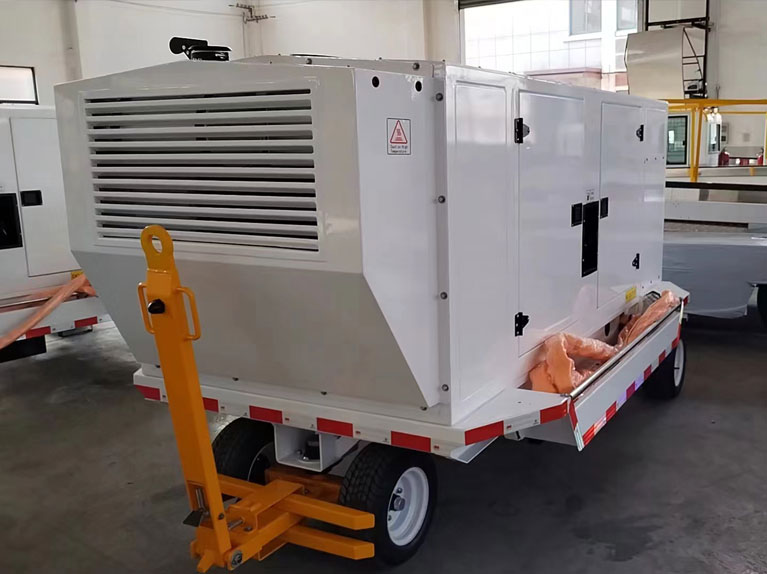

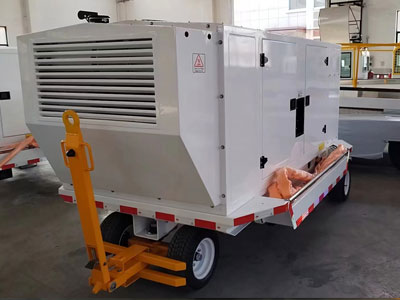

Основная конфигурация и производительность буксируемого двигателя заземления AC/DC заземления :
1. Параметры двигателя
а Dongfeng Cummins QSB5.9, прямая дизельная дизельная шестицилиндровый, водяной охлаждение, турбонаддуво, промежуточное, электронное впрыск топлива, максимальная мощность: 154 кВт/2200 об/мин, скорость вращения: 1846rpm, Стандарт эмиссии: EU Stage 3A;
беременный Защитные устройства: оснащены экстренным отключением, отключением скорости, отключением высокой температуры защиты и низким отключением давления в масле.
2 Основные характеристики буксируемого генератора транспортных средств заземления AC/DC
A. Трехфазный среднечастотный синхронный бесщеточный генератор (известный домашний бренд);
беременный Номинальная скорость генератора составляет 1846 об / мин, номинальная мощность составляет ≥72 кВт, а коэффициент мощности равен 0,8
3. Параметры стабильности выходного питания буксируемого транспортного средства заземления переменного тока/постоянного тока.
3.1 Возможность регулирования напряжения:
а Время восстановления напряжения: 100 миллисекунд для восстановления до номинального напряжения, +/- 1%
беременный Скорость регулирования преходящего напряжения: +/- 13,8%, внезапное увеличение от без нагрузки до номинальной нагрузки
в Модуляция напряжения: не более +/- 1%, от без нагрузки до номинальной нагрузки
дюймовый Скорость модуляции напряжения в стационарном состоянии: 0,5%
эн. Дисбаланс напряжения: когда трехфазная нагрузка сбалансирована, она не должна превышать 1%. Когда 30% номинальной нагрузки применяется к какой -либо из фаз, он не должен превышать 4%, когда две другие фазы разгружаются.
3.2 Форма волны напряжения:
а Пиковой коэффициент: 1,414 +/- 0,07
беременный Гармоническое содержание: общее гармоническое содержание не должно превышать 2%. При коэффициенте мощности 0,8 и условиях линейной нагрузки содержание гармоники на любом этапе не должно превышать 1,5%
в Он имеет автоматическую функцию компенсации кабельного напряжения, причем значение компенсации превышает 5% от номинального напряжения.
3.3 Требования к возможности регулирования частоты:
а Частотная модуляция: +/- 0,1%, от без нагрузки до номинальной нагрузки до перегрузки
беременный Защита от чрезмерной оправдания: 420 Гц, 5 секунд, автоматически отключают источник питания и соединение с системой самолета, и будет включен индикатор перенапряжения.
3.4 Настройки системы защиты выходного сигнала:
Функции системы защиты выходного сигнала:
Система защиты выходной мощности имеет функции задержки, отключения выходных данных и сброса вручную в случае ненормальных условий, таких как перенапряжение, недовольство, чрезмерная частота, недостатка и перегрузка в системе питания.
беременный Минимальное время, необходимое для отключения защитного устройства, составляет менее 50 мс.
